齿轮运转时涉及动力学与接触非线性特性，需合理设定参数以开展仿真分析，具体步骤如下所述。

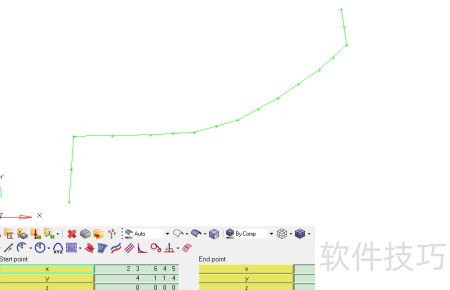

1、 使用HyperMesh软件构建齿轮轮廓时，首先确定若干关键点坐标：（14.849，-2.121）、（15,0）、（17.481，0.04473）、（18.899，0.1253）、（20.300，0.5190）、（21.596，1.234）、（22.927，2.145）、（23.818，2.950）以及（23.645，4.114）。随后，按照既定顺序将这些点依次连接，形成一条连续的曲线，用于准确描绘齿轮齿廓的几何形状。该轮廓线为后续有限元建模提供基础几何支撑，确保结构仿真分析的精度与可靠性。

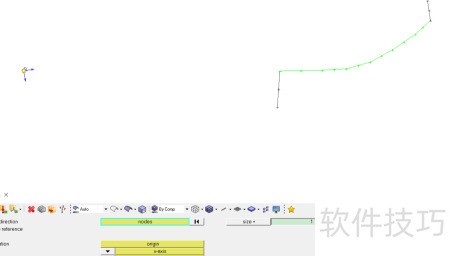

2、 在（0,0,0）处创建中心节点，随后建立相应坐标系，进入分析模块中的系统设置，将中心节点至线段终点的连线设定为X轴方向。

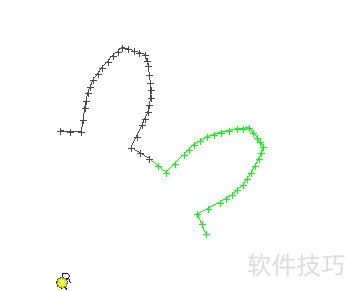

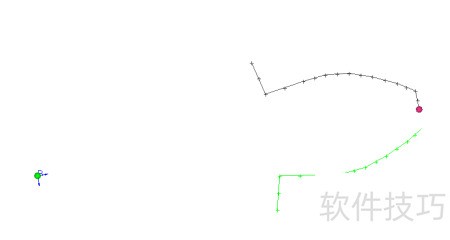

3、 进入工具菜单，选择反射中的线段功能，选中所有线段，以新建坐标系的X轴为对称轴，在XY平面内进行镜像操作。

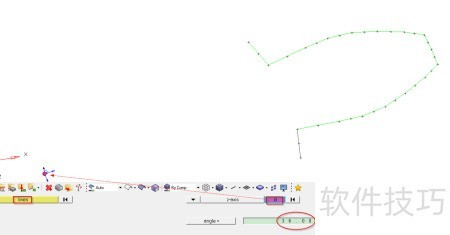

4、 点击旋转功能，选择绕Z轴以中心节点为基准旋转36度，随后进入线条显示选项，执行复制操作，并指定原始组为源对象，完成相应设置。

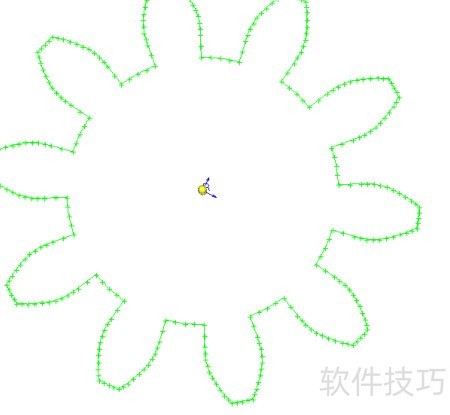

5、 重复执行第四步的旋转操作，直至完整生成齿轮轮廓。随后点击Geom>line edit>combine，将所有线条合并为一条连续曲线，建议优先完成合并再进行后续旋转处理，以确保几何结构的连贯性与准确性。

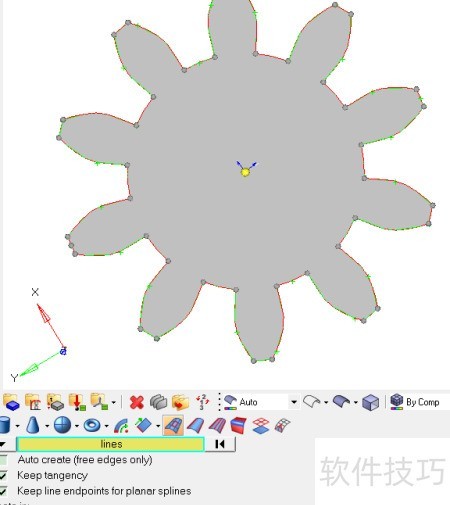

6、 进入几何菜单，选择曲面，通过线条创建。

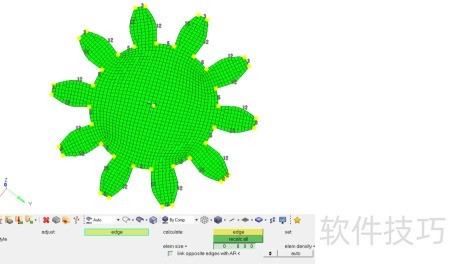

7、 按下F12键，设置0.8尺寸进行面网格划分，生成如下网格。
