在绘制住宅平面图时，卫生间区域常需用到洗手台图块。掌握CAD中洗手台平面图的绘制方法，有助于提升设计效率与图纸规范性，下面将介绍具体制作步骤与技巧。

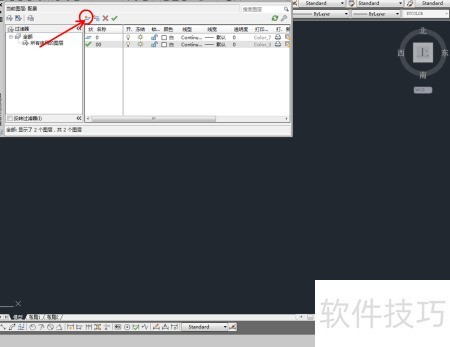

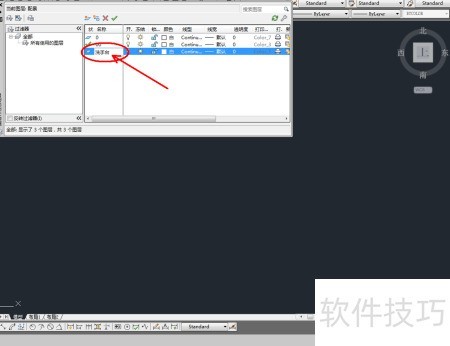

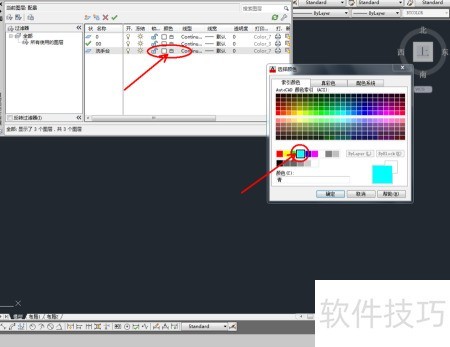

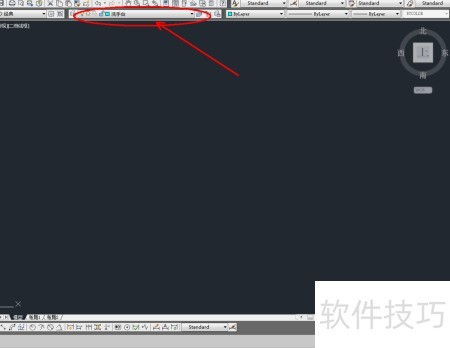

1、 启动AutoCAD 2013，进入，选择并命名为洗手台。点击颜色框，根据图示选取指定颜色，完成该图层的颜色与命名设置，具体效果参照所示图片。
2、 选择，在命令栏依次输入d后按空格键，接着输入长度1000并空格确认，再输入宽度550，最后按下空格完成操作。

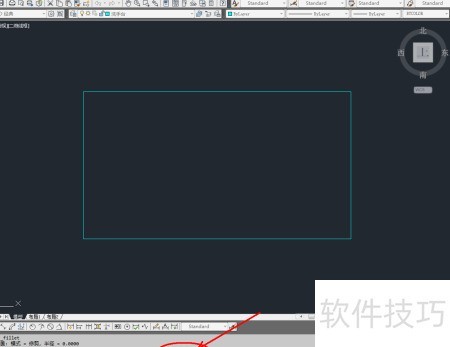

3、 绘制一个矩形图案，所示。

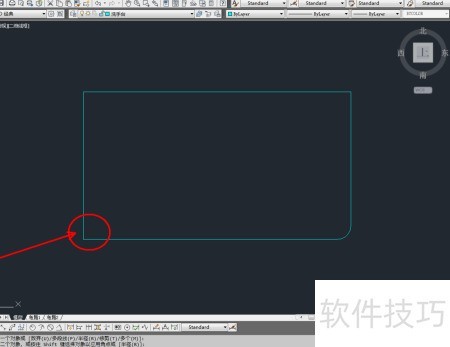

4、 选择右侧工具栏中的圆角命令，在命令行输入r后按空格，接着输入数值50，再按空格确认。随后用鼠标依次选取图形中相邻的两条边进行倒圆角操作。依照相同方法，对另一侧的台角也进行同样的圆角处理，最终效果所示。

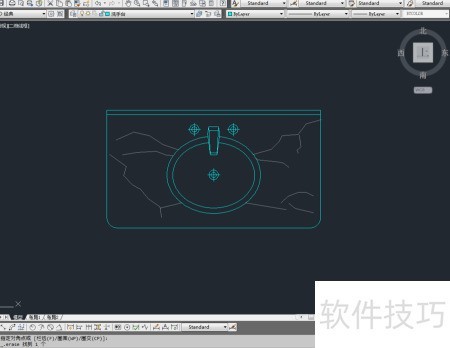

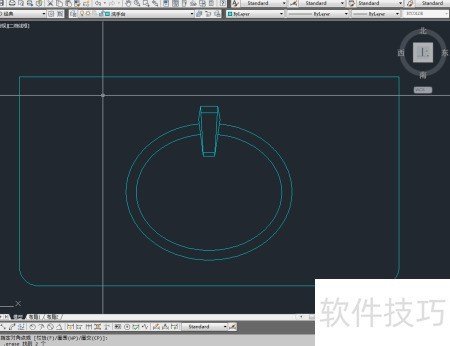

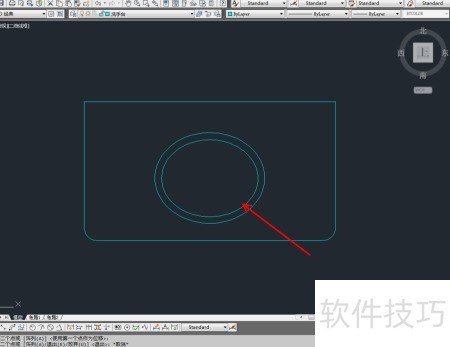

5、 使用椭圆工具在绘图区绘制两个椭圆，接着用直线工具勾勒出指定的多边形。随后，在右侧工具栏选择修剪工具，按图示删除相应线段，完成图形编辑。

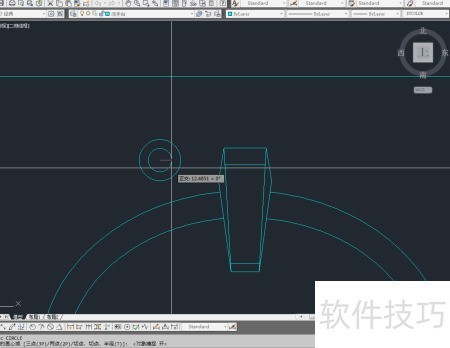

6、 使用在命令栏输入22，绘制一个半径为22的圆；再输入12，绘制一个半径为12的圆。接着选择，按示意图绘制两条线段。随后点击，将已绘制的圆形与线段进行镜像复制，完成出水口部分的图形。至此，整个洗手台的平面图绘制工作全部结束。
