确保PCB设计实现五个零目标：无未布局元件、无缺失连接、无线头悬空、连接完成率达到100%，以及汇总图纸报告完整。所有检查项均达到零错误标准，全面保障设计的完整性与准确性，确保电路板功能稳定可靠，满足生产与应用要求。
1、 确保PCB设计达到五个零缺陷标准：无未布局元件、无连接缺失、无线头悬空、连接完整性达100%、汇总图纸报告无异常。这五项零问题可通过软件界面中的Display—Status…以及Reports菜单下的Dangling Line或Summary Drawing Report功能进行检查和验证。相关结果可在对应报告中清晰呈现，所示，所有关键指标均需显示为零错误，确保设计完整性和电气连接的准确性，提升整体布板质量与可靠性，为后续生产制造提供有力保障。

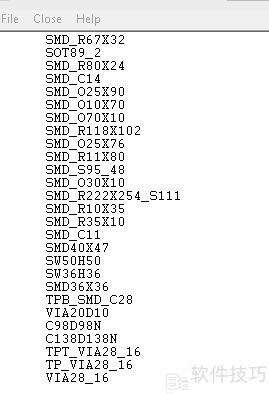

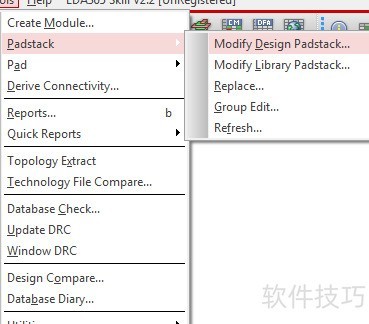

2、 运行tools/padstack/modify design padstack/purge/all命令后，若发现多余D码源于过孔，需在物理规则管理器中将这些冗余过孔清除，以确保设计规范和数据准确性，避免后续制造问题。

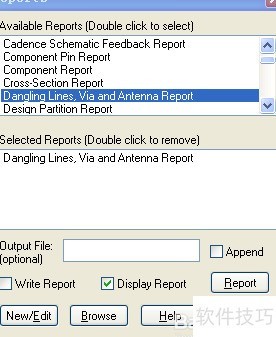

3、 多余线头和过孔可通过工具菜单中的报告功能查找悬空线，定位后进行删除处理。
