CATIA设计长矛

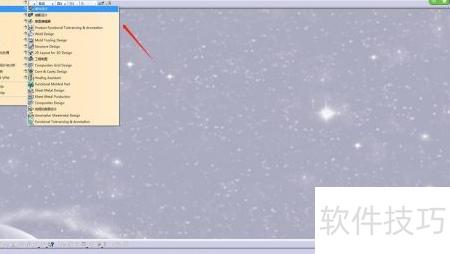

1、 启动CATIA软件后，依次点击开始菜单中的机械设计选项，再选择零件设计，具体操作可参照附图所示步骤。

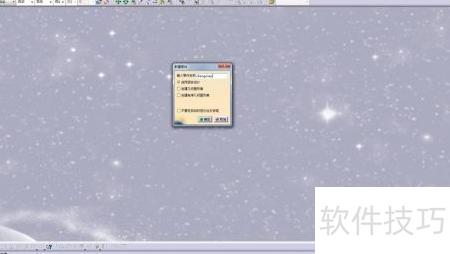

2、 在弹出的对话框中输入待设计零件的名称，名称请参照附图所示，确认无误后点击确定按钮完成操作。

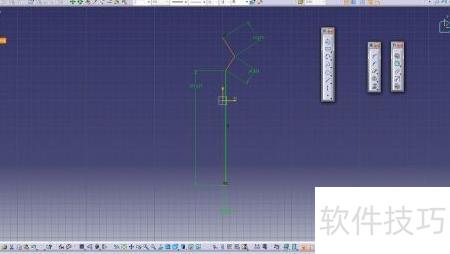

3、 选择XY平面，进入草图绘制界面，根据附图所示，运用相应绘图工具绘制二维图形，并对图中所有尺寸施加完整的尺寸约束，确保图形准确无误。

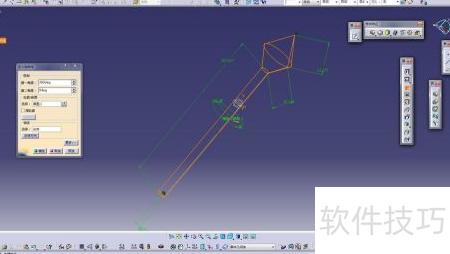

4、 第四步，点击退出草图模式，切换至零件设计界面，选用旋转体功能，对草图执行旋转操作，尺寸按标准标注完成。

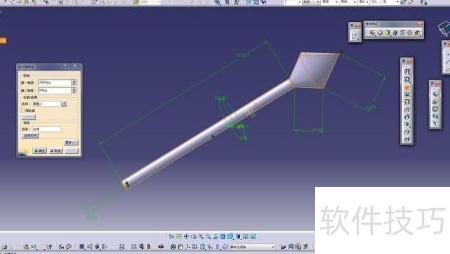

5、 第五步，点击预览按钮，所示。

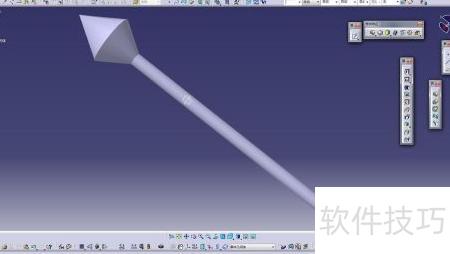

6、 点击确认按钮，完成设计，操作所示。
