在使用CAD绘制办公室平面图时，常需添加书柜。本文介绍如何利用CAD软件绘制四门书柜的平面示意图，帮助提升绘图效率与准确性。

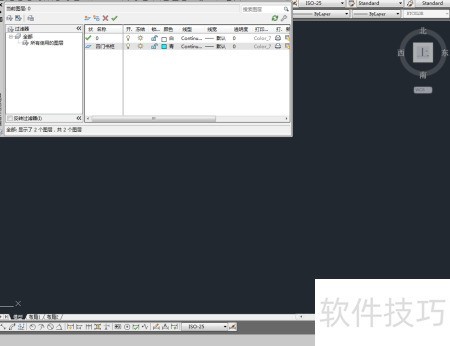

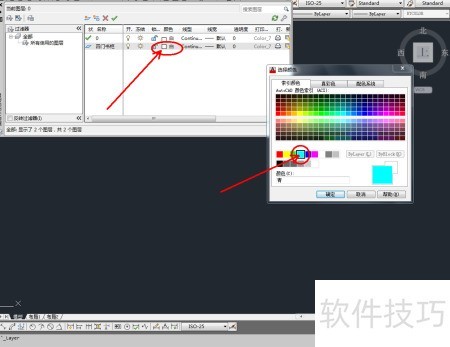

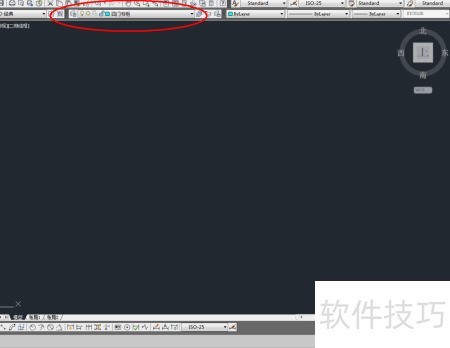

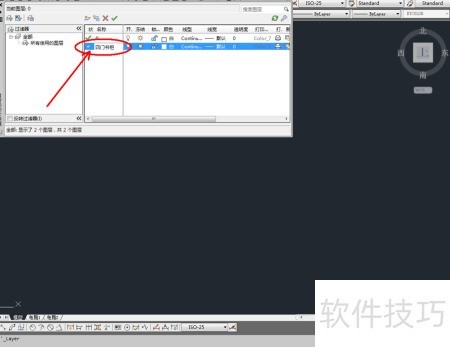

1、 启动AutoCAD 2013，进入，选择并命名为四门书柜。点击颜色选项，根据示意图选取指定颜色，完成该图层的颜色与名称设置，具体效果参照图示。

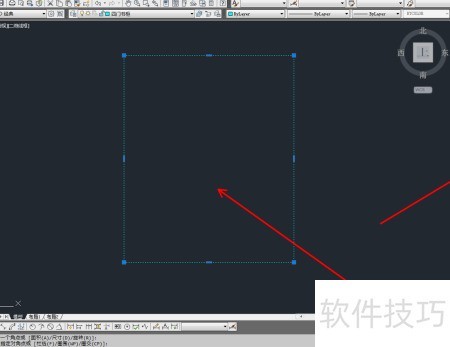

2、 使用，在命令栏输入d后按空格键，接着输入长度1600，再次按下空格键，然后输入宽度1950并空格确认，完成矩形绘制。选中所绘图形，点击右侧工具栏中的，将图形拆解分离，操作效果所示。整个过程依次进行，确保每一步准确无误。

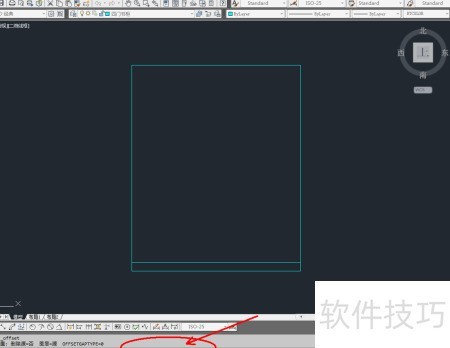

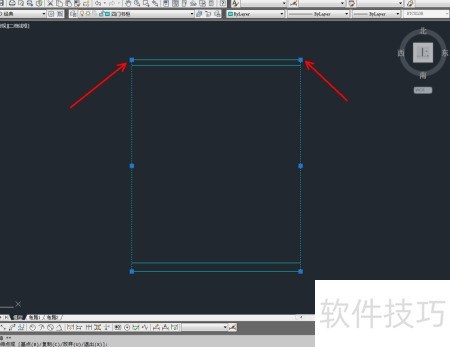

3、 单击右侧工具栏中的，在命令栏输入偏移值80，对图案底边进行向上偏移。按相同方法完成顶边的偏移操作，并调整左右两侧边线上的控制点位置，使其符合图示要求。

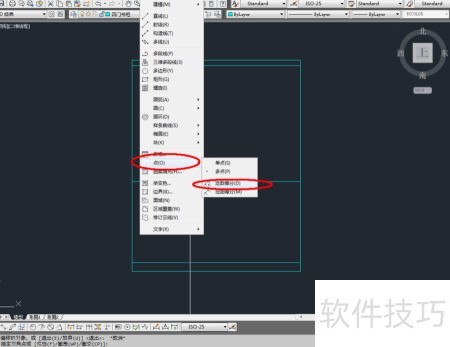

4、 选择，在命令栏输入偏移距离850，对底边执行向上偏移操作。随后进入→→，将指定线段均分为四段，具体效果所示。

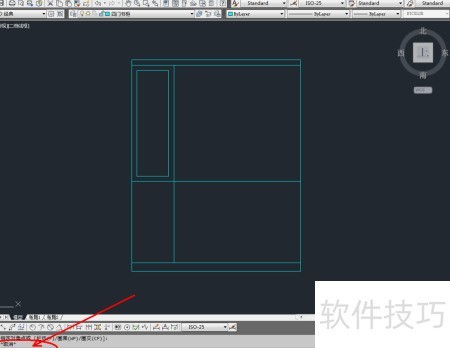

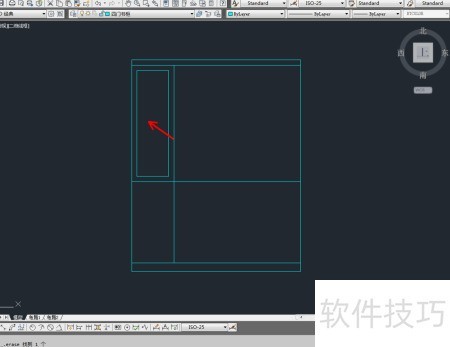

5、 使用绘制两个矩形，接着选择命令，在命令栏输入偏移距离50，对矩形进行偏移。完成后，在命令栏输入co，按空格键执行移动复制操作，具体效果所示。

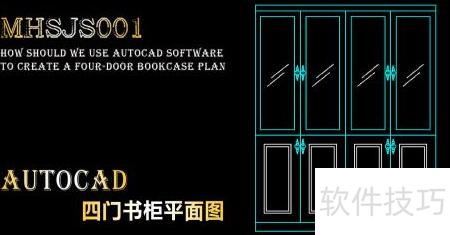

6、 将制作好的拉手图块导入文件，调整至合适位置。待细节处理完毕，四门书柜的平面图即全部完成。
