在工程绘图中，CAD常用于绘制混凝土构件。如何正确操作？接下来将详细介绍具体步骤与技巧，帮助大家高效完成绘图任务。
1、 启动CAD软件，在操作界面绘制混凝土构件的截面图形，具体形状所示。

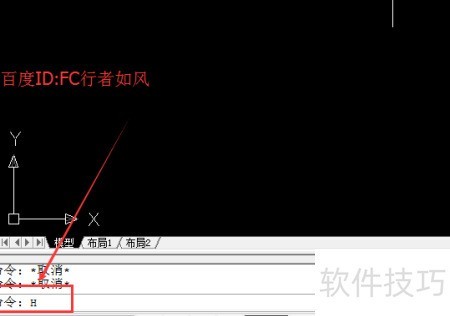

2、 绘制好砼截面后，需进行图案填充。在命令栏输入H，按下回车键即可执行填充操作。

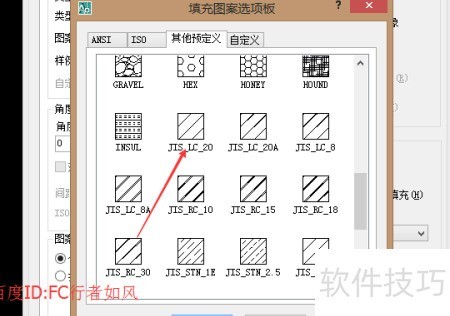

3、 此时将弹出图案填充和渐变色窗口，首先在图案填充选项板中选中箭头所示的图案。
4、 通过边界→添加：拾取点选择填充区域，确认后即可生成所示的图形。

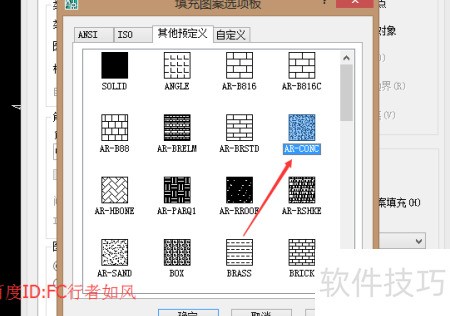

5、 打开填充图案选项面板，选择其中的AR—CONC图形即可。

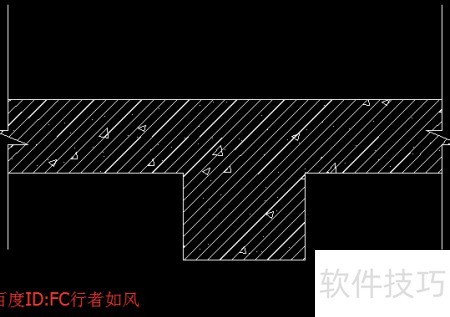

6、 按照步骤四的操作，即可生成所示的图形，完成混凝土构件的绘制。
