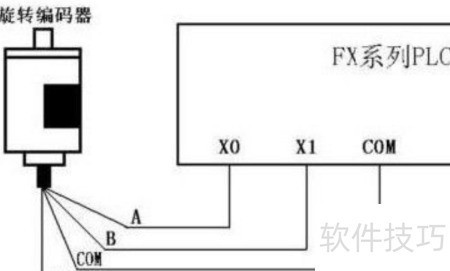

编码器配备四根引线，包括两条脉冲输出线、一条公共端（COM）线和一条电源线。供电可采用外部电源，也可直接接入PLC提供的DC24V电源。接线时，电源负极需连接编码器的COM端，正极则接至编码器的电源输入端，确保极性正确以保障正常工作。
1、 编码器四线连接
2、 其中两条为脉冲输出线，一条为公共端（COM）线，另一条为电源线。编码器可采用外部电源供电，也可直接使用PLC提供的DC24V电源。电源负极需连接编码器的COM端，正极则接编码器的电源输入端。
3、 E6B2-CWZ6C NPN输出型编码器接线方法详解
4、 棕色线连接电源正极，蓝色线连接电源负极，黑色线接输入0.00，白色线接输入0.01，橙色线接输入0.04，PLC的COM端也接入电源正极。

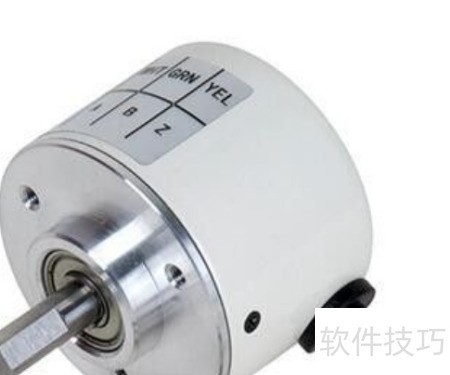

5、 NPN输出绝对值型E6C3-AG5C接线示意图
6、 红线连电源正极，黑线接负极，棕线接入0.00端口。

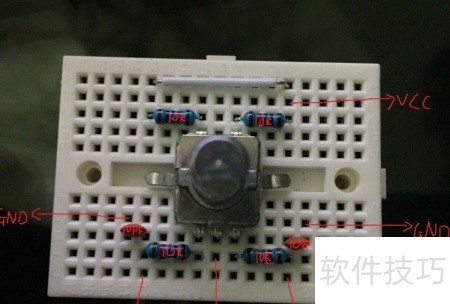

7、 线路接通
8、 将橙色线连接至输入0.01，黄色线连接至输入0.02，绿色线连接至输入0.03，蓝色线连接至输入0.04，紫色线连接至输入0.05，灰色线连接至输入0.06，白色线连接至输入0.07，粉色线连接至输入0.08，PLC的COM端子则需接至电源正极。
9、 E6B2-CWZ6C NPN输出型编码器接线方法详解
10、 棕色线连接电源正极，蓝色线连接电源负极，黑色线接输入0.00，白色线接输入0.01，橙色线接输入0.04，PLC的COM端与电源正极相连。
11、 其他线路相连
12、 将色线连接至A0+，黑红双色线接A0-，白线接B0+，白红双色线接B0-，橙线接Z0+，橙红双色线接Z0-，棕线接5V电源正极，蓝线接电源负极。
