如何绘制CAD标准图框

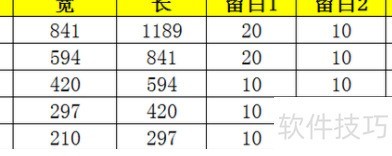

1、 了解常用纸张尺寸的国家标准是首要步骤，图中展示了A0至A4的规范尺寸。绘制图纸时通常需预留装订边，表中留白2即表示图纸内容区域与图框之间的最小距离，以确保装订后不影响内容显示。
2、 启动CAD软件，新建空白文件，开始绘制A4图框。

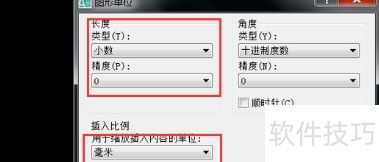

3、 在菜单中选择格式下的单位，将经度设为0，单位选毫米，完成后点击确定即可。

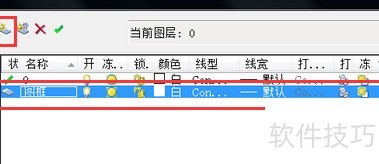

4、 打开图层管理器，创建独立图框图层，便于统一管理与操作。

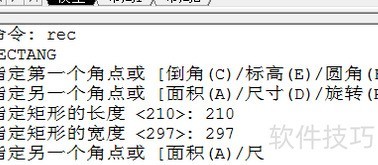

5、 在绘图时选择矩形工具或输入命令REC，绘制一个长297毫米、宽210毫米的矩形。
6、 绘制图纸区域时，按标准预留装订边，图纸与图框间距保持5毫米。
7、 使用偏移命令o，将矩形向内偏移5毫米，再调整内部矩形左侧边线，使其与左侧图框间距为25毫米。
