绘制CAD图纸前，需根据实际要求选择合适的图框，随后在图框内进行绘图与打印操作。通常将常用图框保存于模板文件中，便于后续直接调用，提高工作效率。
1、 了解常用纸张尺寸的国家标准是首要步骤，图中展示了A0至A4的规格。绘制图纸时通常需预留装订边，表中留白2即表示图纸内容区域与图框之间的安全距离。
2、 启动CAD软件，新建空白文件，开始绘制A4图框。

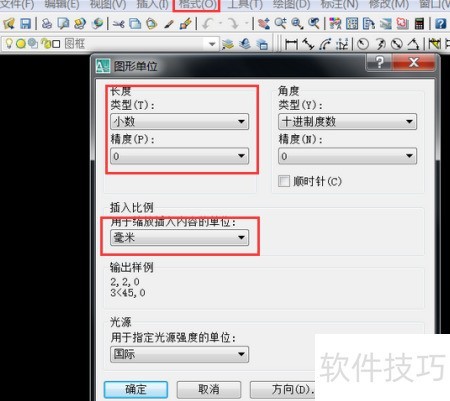

3、 在菜单中选择格式→单位，将经度设为0，单位选毫米，完成后点击确定即可。

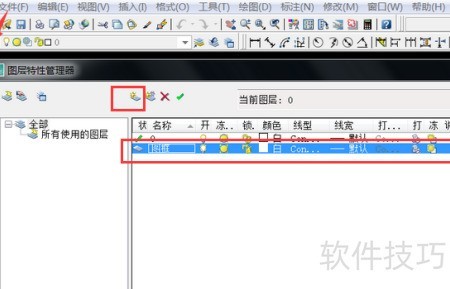

4、 开启图层管理，创建独立图框层，便于统一管理与操作。

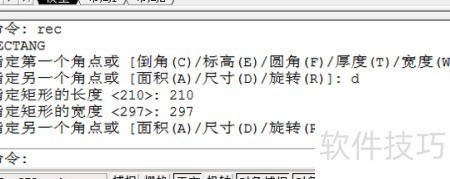

5、 在绘图界面中选择矩形工具或输入命令REC，绘制一个长297毫米、宽210毫米的矩形。
6、 绘制图纸区域时，按标准预留装订边，图纸区域与图框间距为5毫米。
7、 输入偏移指令o，将矩形向内偏移5毫米，随后调整内部矩形左侧边线，使其与左图框间距保持25毫米。

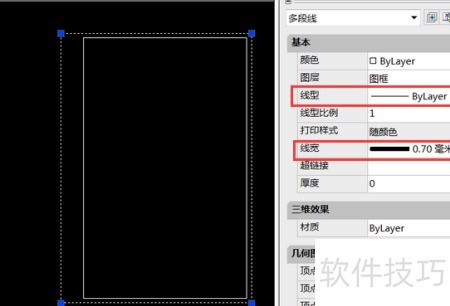

8、 选中外边框，右键选择属性，将线型设为实线，线宽调整为0.7毫米。
9、 内边框线型可依需求设定，适当加宽线框以增强清晰度与视觉美感。
10、 标题栏的绘制无固定标准，通常依据实际需求设定。一般应包含公司名称、图纸名称、编号、图例、制图单位、日期及设计人员等基本信息。
11、 最终效果见图示。绘制完成的图框可存为模板文件，亦可保存成块以便重复使用。
