有同行咨询架空输电线路中连梁框架基础的设计方法，包括所用工具及依据的规范理论。由于桩基础涉及大量微积分计算，手工处理难度大、效率低。现简要介绍一款常用设计软件及其弹性连梁基础的详细计算流程。该工具为杆塔灌注桩基础设计程序，被多家电力设计院广泛采用，具备较高安全性和行业认可度。其操作界面简洁，输入步骤清晰，易于上手，可有效提升设计效率与准确性。

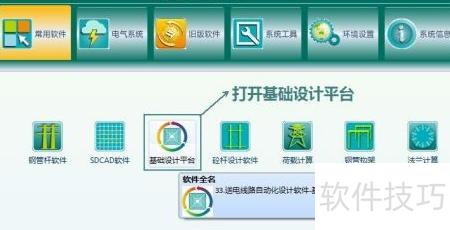

1、 双击桌面基础设计平台图标，启动送电线路设计系统，进入主操作界面。所示。
2、 新建工程或文件，名称和保存路径可自定义，操作简便。

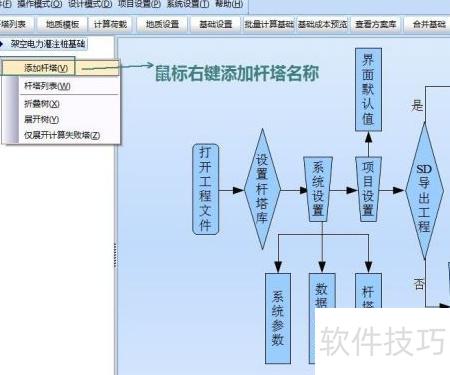

3、 项目创建完成后，左侧树形目录将显示该项目名称。随后需在项目下添加杆塔（即基础）名称，操作时只需右键单击项目名，选择新增杆塔即可，具体参见图示。
4、 添加杆塔名称后，后续操作尤为关键，步骤繁多却详尽，我将逐一细致解析。

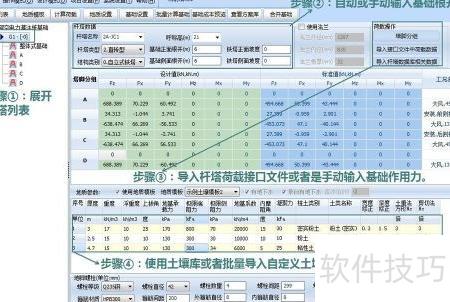

5、 第一步：打开杆塔名称列表。
6、 第二步录入杆塔基础根开、类型及结构形式等基本信息。
7、 第三步为导入杆塔荷载接口文件或由设计人员手动输入基础受力数据，各腿（A、B、C、D）受力需分别填写。Fz用于输入上拔力与下压力，上拔时取负值；Fx和Fy输入水平方向的剪力；Mx和My为弯矩值，适用于钢管杆或混凝土杆类型结构。
8、 第四步，设计人员可导入CSV格式的土壤数据，或创建并调用土壤数据库。需准确填写极限端阻力、极限侧阻力、地基水平比例系数m、内摩擦角、黏聚力及抗拔系数等参数。
9、 完成杆塔基础数据输入后，点击左侧菜单中的整体式基础选项。

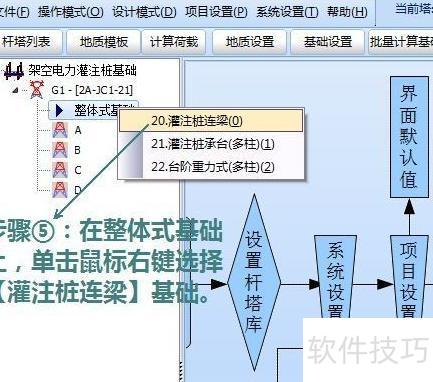

10、 在整体式基础上点击右键，从弹出的类型中选择灌注桩连梁基础，具体操作所示。

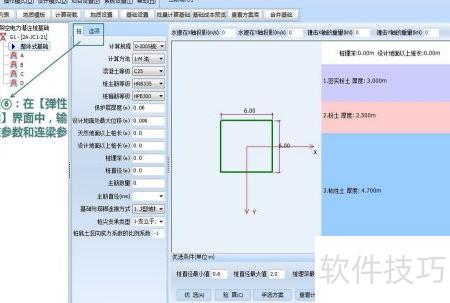

11、 进入灌注桩连梁设计界面后，进行第六步操作：在桩参数与连梁参数栏目中依次输入相应数值。规范标准选择5219-2005版本，计算方式采用M法。桩体混凝土强度等级设为C25，主筋选用HRB335级钢筋，箍筋使用HPB300级。设计地面允许位移设定为0.006毫米，桩的悬臂或自由段长度输入实际值2米。连梁部分混凝土同样采用C25，钢筋等级为HPB300，输入连梁的高度与宽度，并配置相应的钢筋直径及根数，完成参数设置。

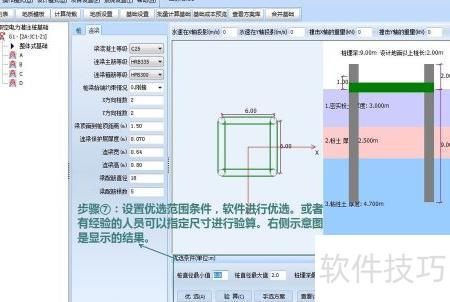

12、 完成参数设定后，第七步即可执行优选计算。

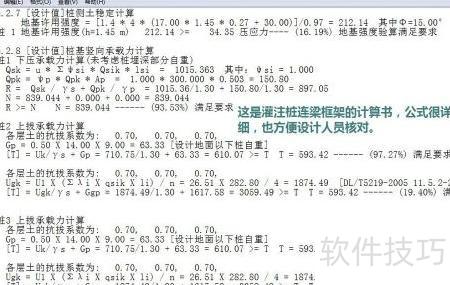

13、 计算书具有关键作用，内部计算过程详尽严谨，主要公式均依据5219-2005规范确定。内容涵盖变形系数amx的求解、梁单元杆端力分析、地表位移及结构内力计算，并确定最大弯矩与相应深度、最大应力及其位置，以及对应轴力。同时包括等效节点荷载与位移的推导，桩侧土体稳定性验算，桩基竖向承载力评估，分别进行下压和上拔承载力计算，连梁所需配筋面积的确定，以及桩身配筋的详细设计，确保整体结构安全可靠。

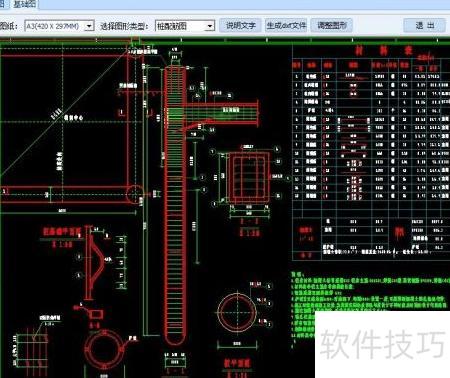

14、 这是基础施工图的生成过程，展示了连梁基础的设计步骤，均为本人实践中积累的经验，若有不同方法，欢迎交流探讨。
