在使用Xilinx ISE进行原理图设计时，若引用自定义模块后引脚位置不理想，可通过Symbol Wizard工具重新定义符号引脚布局，灵活调整引脚顺序与位置，提升原理图可读性与设计效率。
1、 所示，该模块为原理图输入方式的sch文件，包含若干输入端口与输出端口。

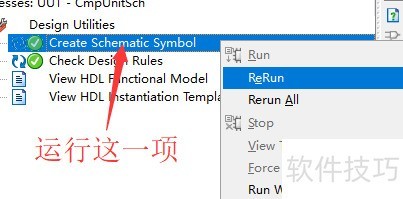

2、 选中该sch文件后，在下方Processes列表中右键点击并执行Create Schematic Symbol操作，完成此步骤后，该文件才能在原理图编辑中被调用使用。

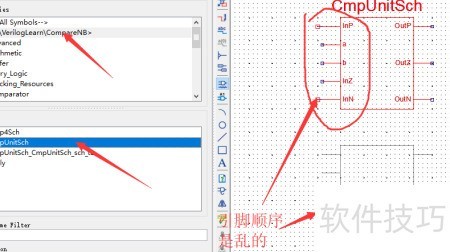

3、 新建sch文件并调用该模块后，生成的Symbol外观与预期端口布局存在差异。
4、 在工具菜单中选择符号向导，即可打开符号向导窗口。

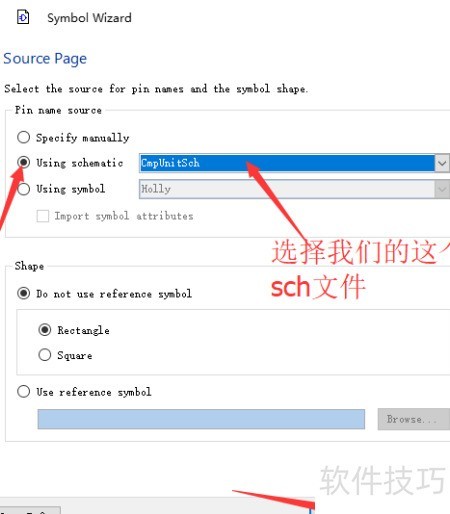

5、 打开原理图，选中之前模块对应的sch文件即可。

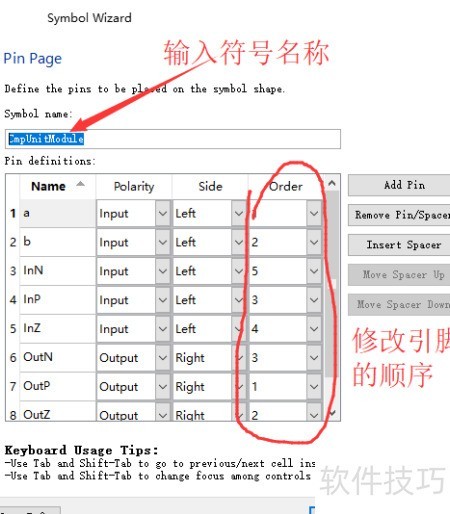

6、 点击下一步，输入符号名称或使用默认名称即可。

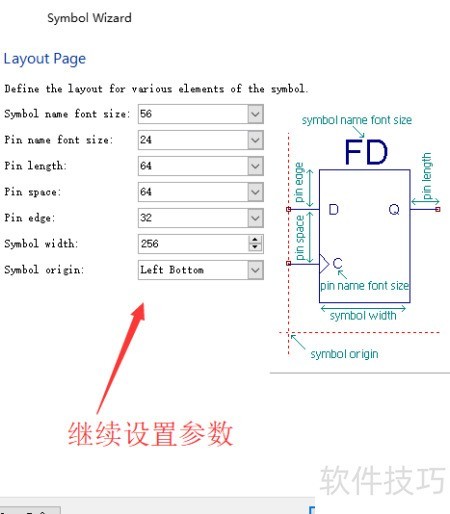

7、 点击下一步，设置距离、长度和显示样式，随后在顺序栏调整引脚排列。

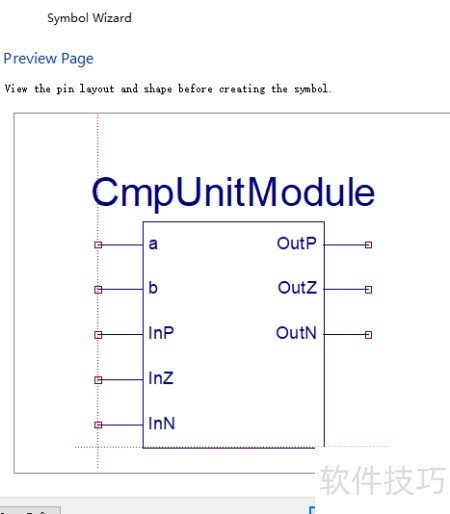

8、 继续点击下一步进入预览界面，可查看效果，若不满意可返回前面步骤进行修改。

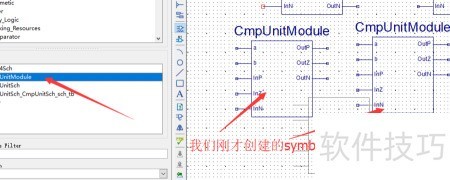

9、 返回原理图编辑界面，Symbol列表中已显示新创建的元件符号。
