高速PCB布线需关注诸多细节，阻抗匹配尤为关键。传输线中50欧姆是常见的射频阻抗标准，广泛应用于各类射频规范。为实现良好阻抗匹配，应合理设计走线宽度、层叠结构及介质材料，确保信号完整性与系统稳定性。

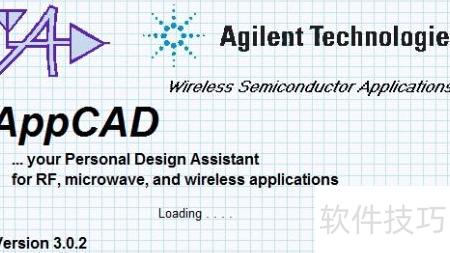

1、 安装并启动软件即可。

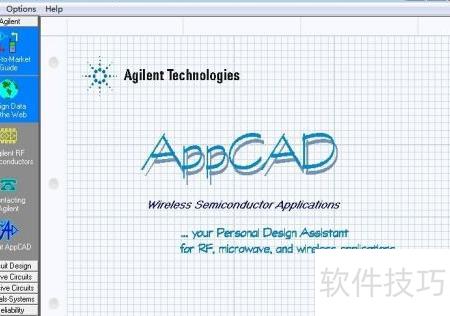

2、 在软件界面左侧的无源电路栏目中，包含多个功能选项，阻抗匹配计算工具即位于此处。其中较为常用的有微带线、带状线以及共面波导等传输线类型，用户可根据具体设计需求选择相应的模式进行参数计算与分析，便于高效完成高频电路的匹配设计。
3、 一种常见的平面传输线结构。

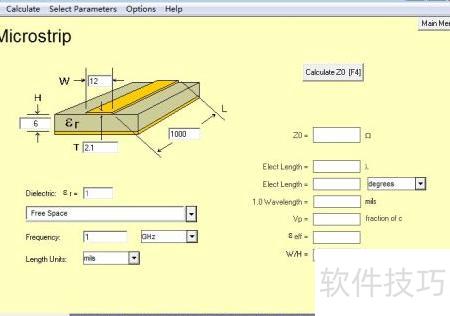

4、 点击微带线图标，进入参数设置界面。
5、 微带线由一条带状导体与下方的地平面构成，中间通过电介质材料隔离。由于其上方为空气、下方为FR4等介质，介电常数较低，信号传播速度快，适合高速信号传输。在常规FR4基板上，每英寸微带线的传输延迟约为140皮秒。从结构图可见，微带线布设在PCB表层，周围无覆盖铜箔，以保证其特性阻抗和传输性能稳定。
6、 输入参数设定

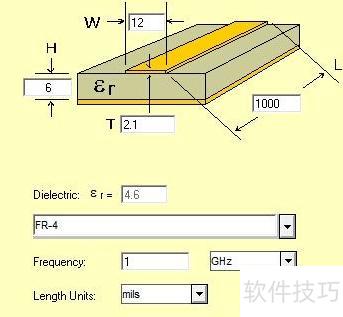

7、 特性阻抗所需输入参数主要包括：
8、 L代表走线长度，H为介质层厚度，即信号层与参考地层间距离，W是走线宽度，G指走线与其他铜皮的间距，T表示铜层厚度。
9、 在左下角Free Space右侧的下拉菜单中选择板材，通常选用FR-4类型。
10、 根据输入信号频率选择适宜的频率单位。
11、 选择上述输入参数所采用的单位。

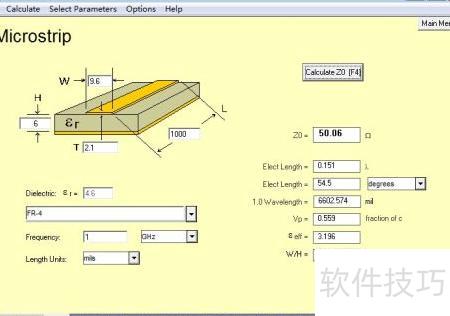

12、 单击右上方的Calculate Z0(F4)按钮或直接按下F4键，即可获得计算结果，其中Z0即为所求的特性阻抗。若阻抗值不等于50欧姆，需逐步调整各项参数，直至Z0精确为50欧姆。当阻抗达到该标准时，对应的参数即为PCB布线过程中必须遵循的设计规则，确保信号传输的稳定性与完整性。
13、 带状线与共面波导是两种常见的高速电路传输线结构，广泛应用于微波和射频电路中。
14、 设置方法与微带线类似，只需输入相应参数后点击计算即可得出结果，具体操作此处不再详述。带状线或共面波导的参数配置界面所示，用户可根据需求选择对应模式并完成设置，操作简便直观，适用于多种高频电路设计场景。

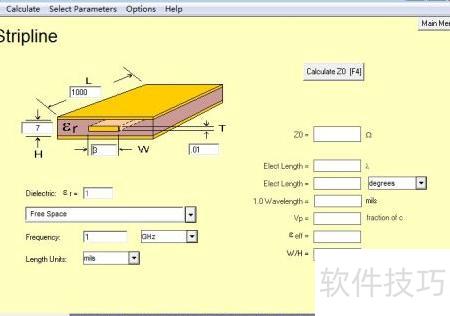

15、 点击带状线图标进入设置界面。

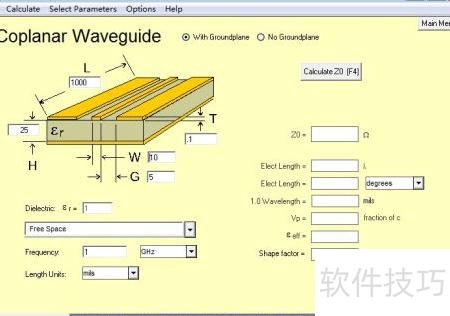

16、 点击共面波导以开启其参数设置界面。
