单相电动机接线时，须注意：两个电容器不可互换或接错位置；接线端子上的连接片应按电机所需转向正确连接。

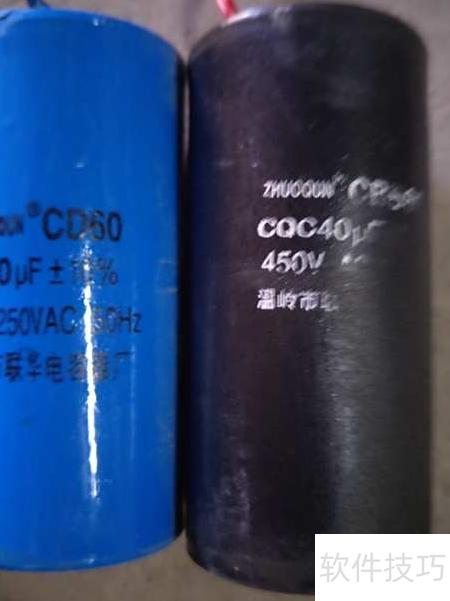

1、 单相电机通常配备两个电容，一个为CD型启动电容，另一个为CBB型运行电容，应先连接电容再进行后续操作。

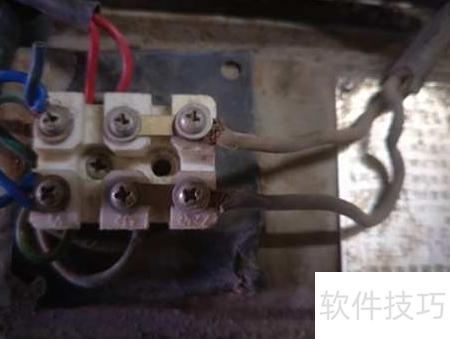

2、 将黑色带红引线的CBB电容连接至V1与Z1两个接点，具体位置参照图示所示。

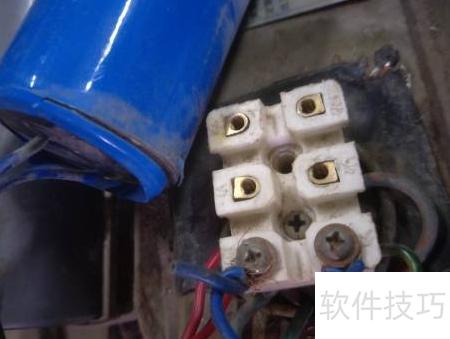

3、 蓝色引线电容为CD型，连接Z1与V2端，其容量大于CBB电容。

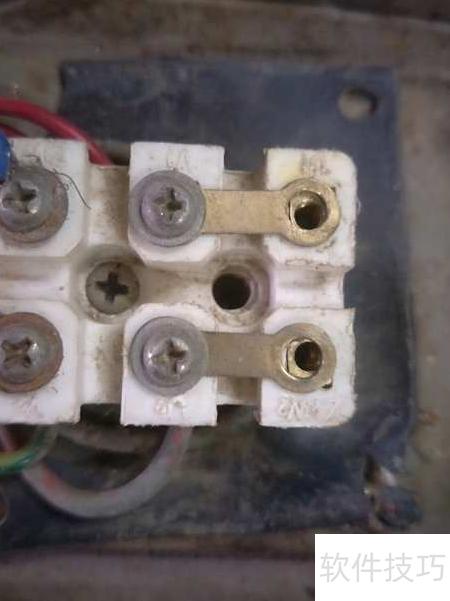

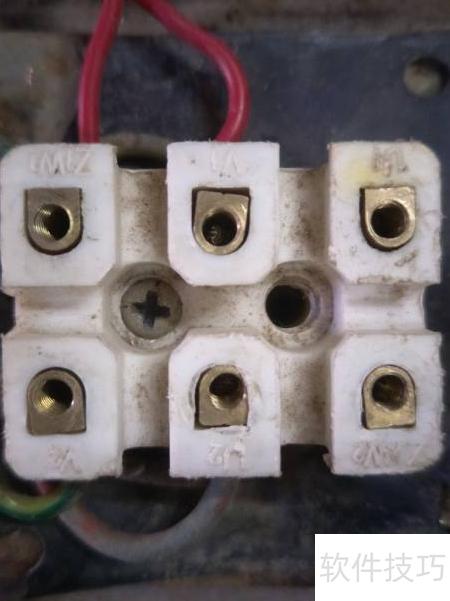

4、 电动机正转需横接连接片，反转则应竖接。
5、 将电源线连接完毕，电动机接线即告完成。
单相电机接线图解
