1、 null
2、 老路段采用水泥稳定碎石冷再生技术，设计水泥剂量为5%，材料密度为2.137克/立方厘米，结构层厚0.25米，经计算每平方米需水泥26.7125公斤。加宽段设计水泥剂量为6%，密度为2.086克/立方厘米，厚度为0.15米，每平方米水泥用量为18.774公斤。通过密度、厚度与水泥比例的乘积关系，结合单位换算，得出各路段单位面积的水泥实际用量，为施工配料提供依据。
3、 设计标准与压实度须符合规范要求
4、 路面底基层设计标准为一级公路，设计行车速度80km/h，路面总宽24.5米，由两侧硬路肩、行车道及中央分隔带组成。底基层采用冷再生技术，施工宽度为23.96米，横坡设为1.5%，边坡坡率按1:1.5设置，确保排水通畅与结构稳定。
5、 路基中心0至7.2米范围内冷再生厚度为25厘米，7.2至11.78米范围内为15厘米。
6、 冷再生水泥剂量：老路5%，加宽段6%。
7、 压实度须达到或超过97%的规范标准。
8、 7天抗压强度需达到或超过2.5兆帕。
9、 补充信息
10、 依据原材料筛分结果，确保级配符合设计要求。击实试验显示，老路采用5%水泥剂量时，结合料干密度最高，达2.137g/cm?，最佳含水量为7.8%；加宽段水泥剂量为6%，最大干密度为2.086g/cm?，最佳含水量为8%。施工过程中，结合天气状况，实际含水量较试验值提高1%～2%。

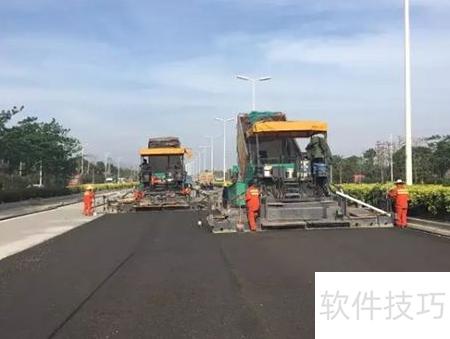

11、 冷再生施工速度应根据路面破损程度和再生深度合理控制，通常保持在4至8米/分钟，以确保铣刨料级配稳定。对于网状裂缝较严重的区域，需减缓机组行进速度，同时提升铣刨转子的转速，以增强破碎效果和再生质量。
12、 冷再生技术源于百度百科资料参考
13、 研究水泥掺量与新集料用量对冷再生混合料性能的影响，通过试验分析其变化规律及作用机制。
14、 就地冷再生技术源于百度百科相关词条。
