本文详解Pro/E中筋特征的创建方法。

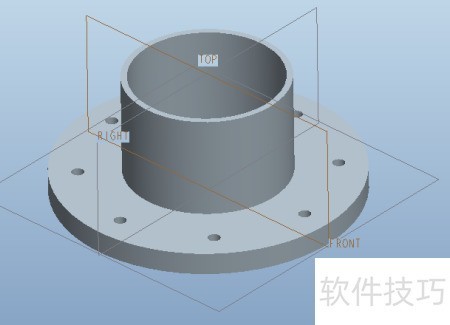

1、 首先构建法兰接头的三维模型。
2、 接着，利用轴工具创建模型的基准轴。
3、 随后，利用基准面工具创建模型基准面。
4、 现在可以开始使用筋工具了。

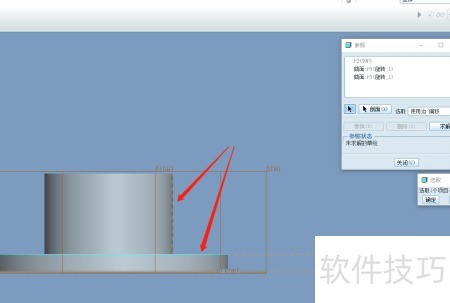

5、 首先点击轮廓筋命令，选定草绘平面，并以侧面和法兰面为参考基准。
6、 第二步：在侧面与法兰面之间绘制一条连接两面的直线。
7、 第三步：选定钢筋生成方向，点击箭头调整至朝向实体内部。
8、 第四步：设定筋厚并双向拉伸，完成筋特征创建。

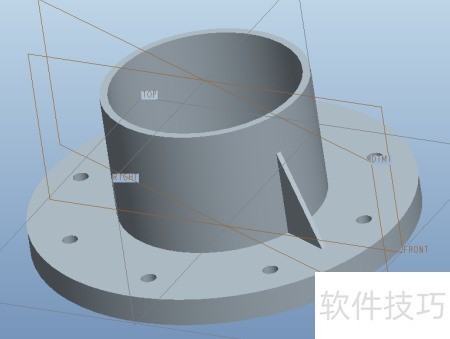

9、 第五步：对生成的筋进行阵列操作，从而在法兰接头上完整构建筋特征。

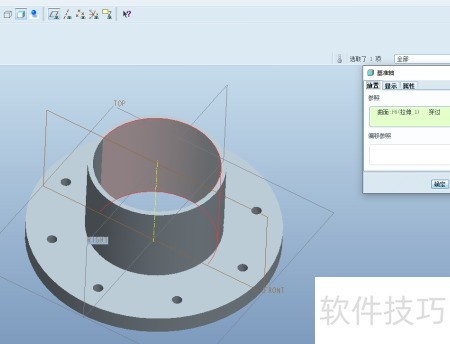

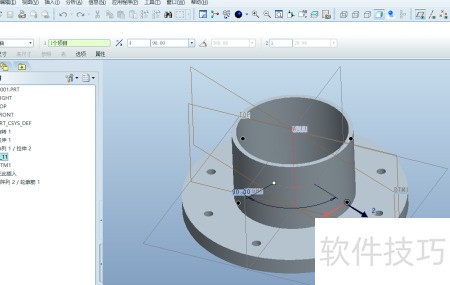

10、 首先创建基准轴，用作基准面与阵列特征的定位参考。

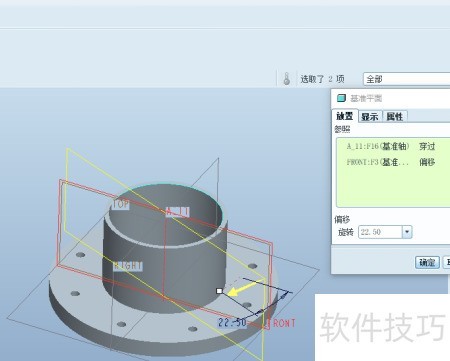

11、 二、创建基准面，用作筋特征的绘图平面。
12、 三、创建筋特征

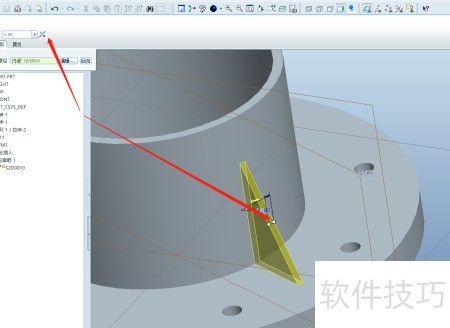

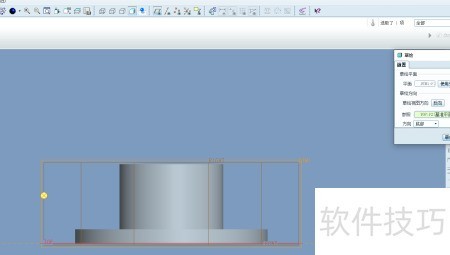

13、 绘制筋特征所需的草图线条。

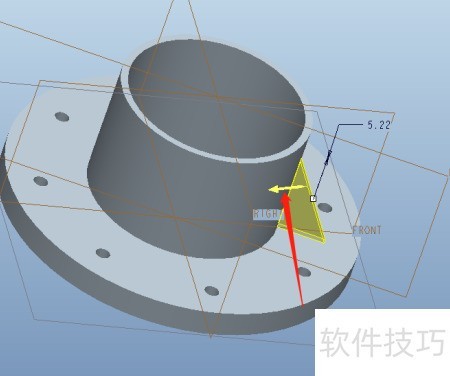

14、 设置加强筋的成型方向

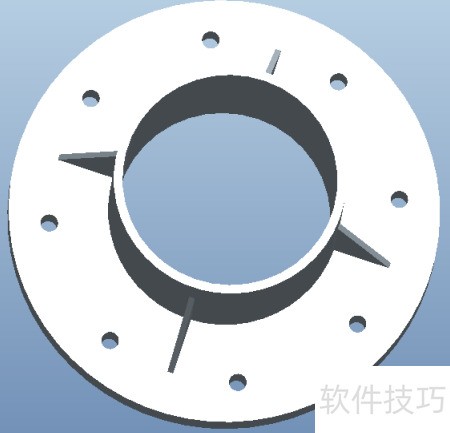

15、 设置筋参数并生成筋结构。
