借助CAXA软件完成齿轮轮廓绘制并导出文件，再在CATIA中导入该文件，通过拉伸命令生成三维实体齿轮模型。

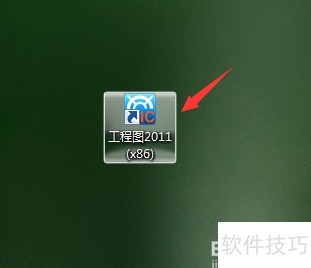

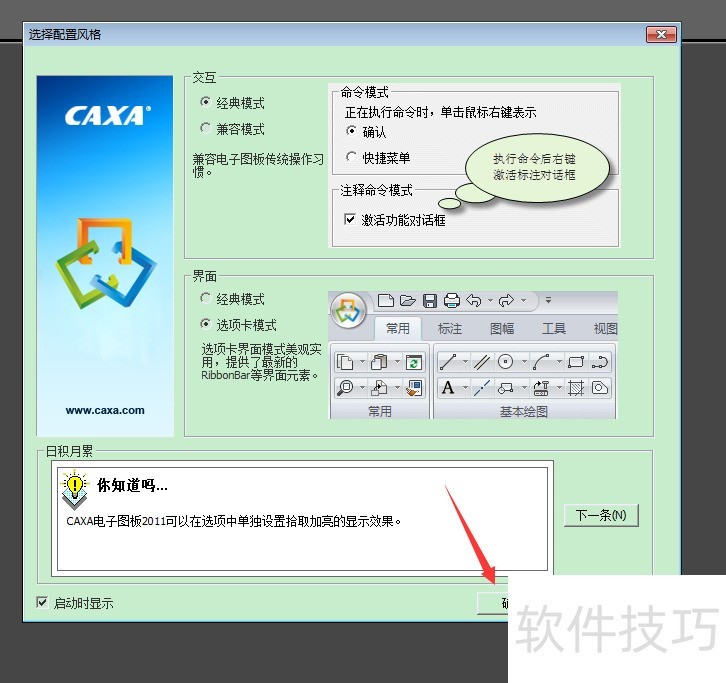

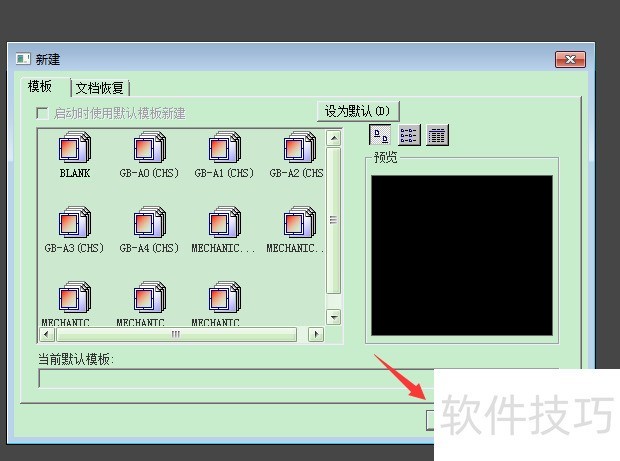

1、 启动CAXA软件，确认后进入设计界面。

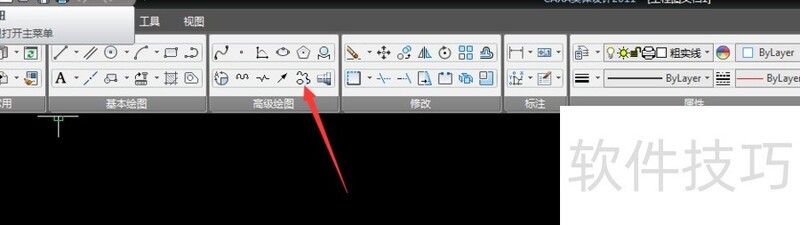

2、 在高级绘图中选择齿形命令。

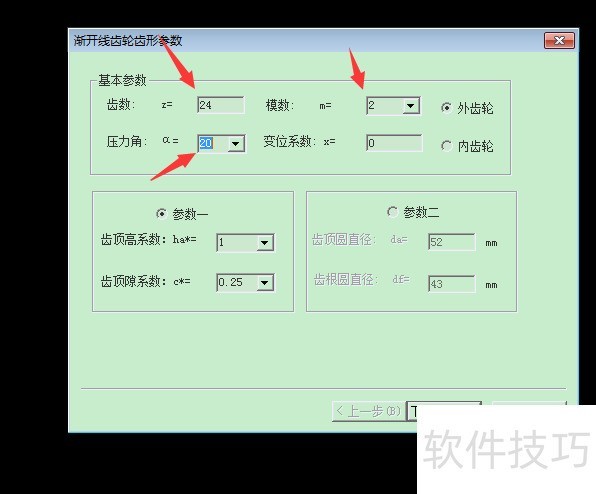

3、 以24齿为例，设置齿数为24、模数为2、压力角为20度，其余参数保持默认，点击下一步。

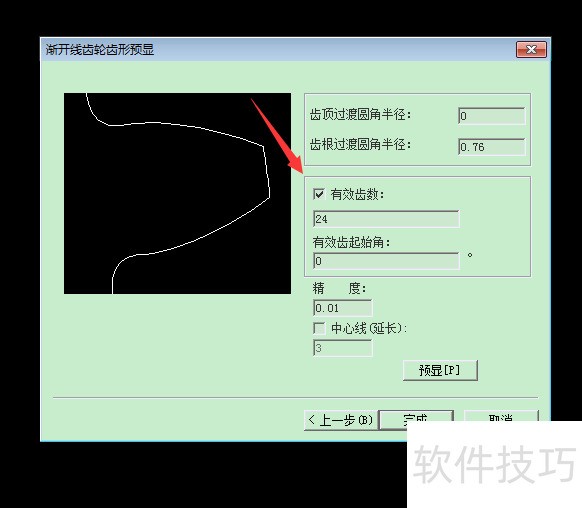

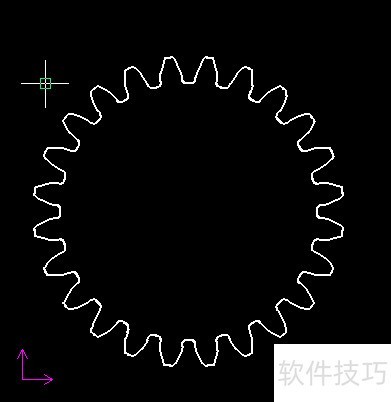

4、 有效齿数设为24，因需直接构建完整实体齿轮，而非单齿建模后再阵列。设置完成后，按鼠标左键在绘图区绘制齿轮齿形轮廓。

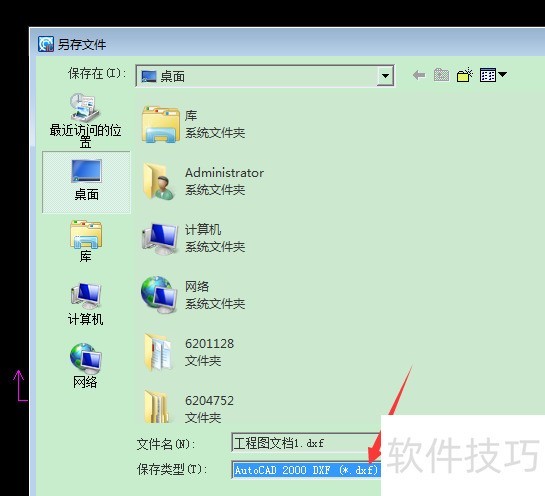

5、 此步骤至关重要：需将图纸另存为DXF格式，CATIA方可顺利打开。

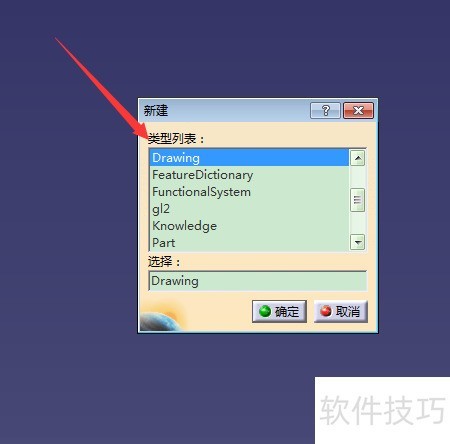

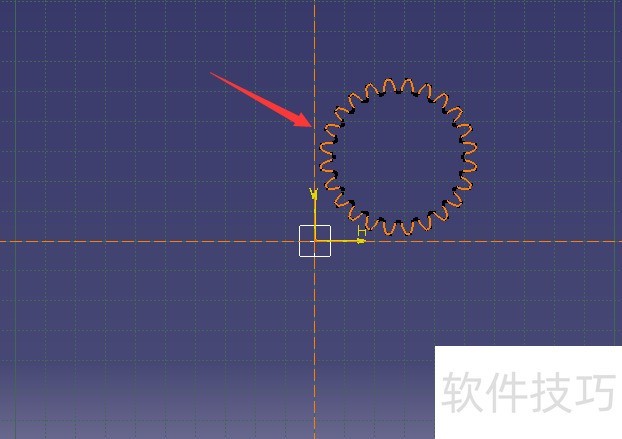

6、 启动CATIA软件，新建一个绘图文件，将已保存的DXF文件直接拖入绘图界面。随后执行2D元素分解操作，此步骤至关重要，否则无法成功复制齿轮轮廓图形。

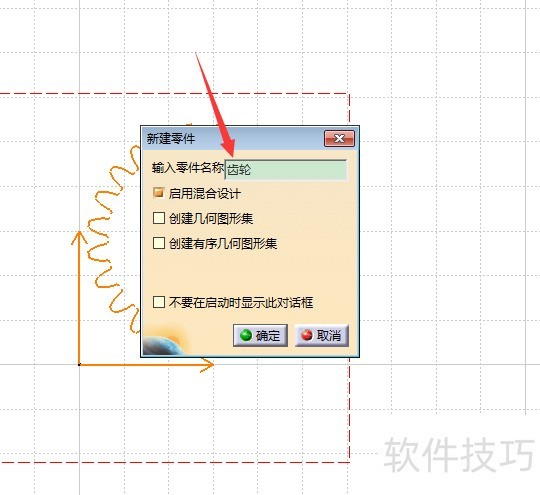

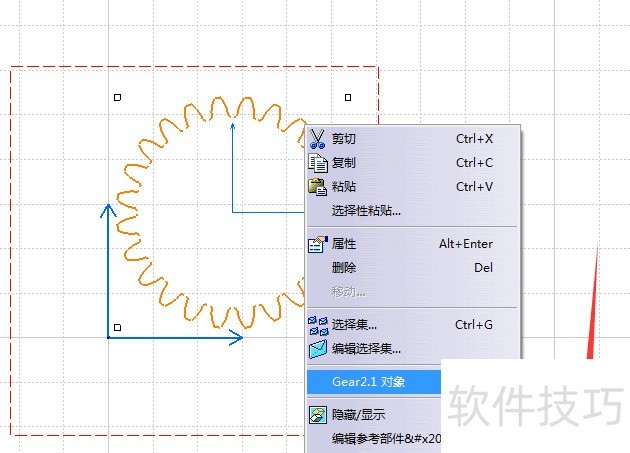

7、 新建名为齿轮的PART文件，选择XY平面进入草图环境，并将齿形轮廓粘贴至草图中。

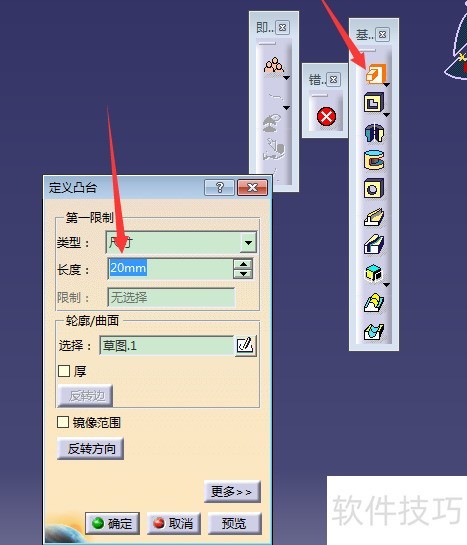

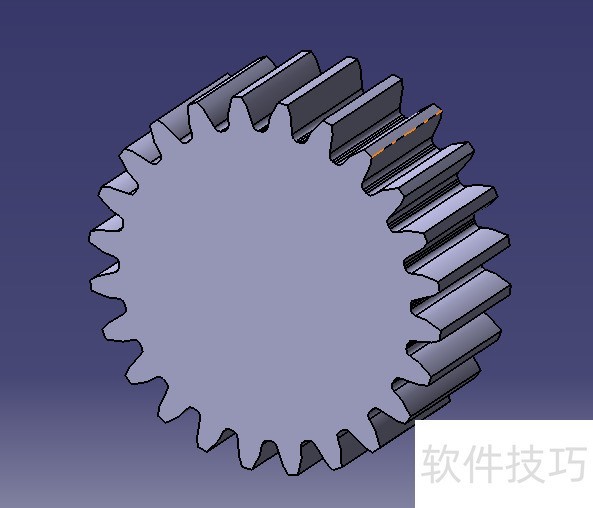

8、 退出草图后执行拉伸操作，即可生成实体齿轮；如需，可在中心位置添加孔洞，欢迎自行尝试。
