    Solidworks钣金自动展开方法教程

      [   原创  ]   作者:
    收藏文章 暂无评论

    SolidWorks软件是机械行业首选,易学实用,钣金设计、受力分析和运动仿真表现优异。

    1、 这是我经常用的软件,分享给大家:solidworks2012(SP5版本,支持XP系统,是最后一版)、ProEAutoCAD2010(搭配PCCAD及其他插件),它们可以综合使用。

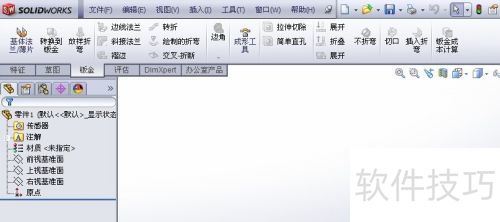

    2、 启动SolidWorks2012,创建一个新零件模型。

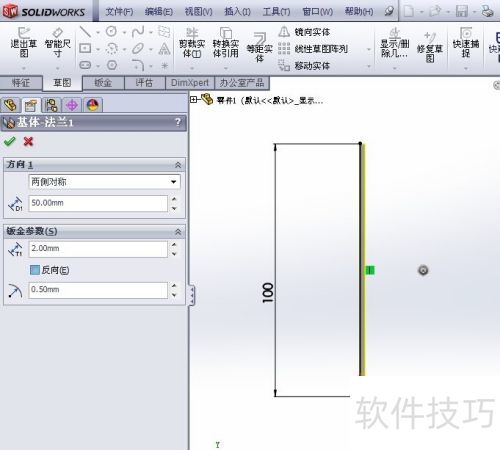

    3、 以前视基准面为参考,创建一个钣金零件,例如L100x50x2(t=2.0),宽度50,内折弯半径R0.5。折弯参数选用K因子(K=0.45),完成设置。

    4、 只有钣金模块的零件能自动展开,其他零件无法实现自动展开功能。

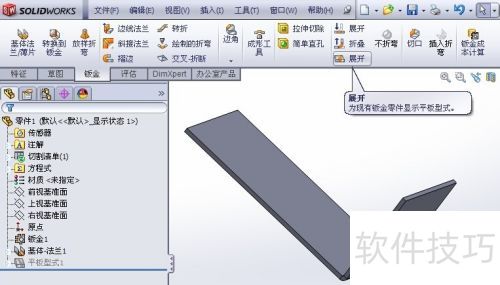

    5、 钣金模块中的展开功能可用于检验零件的可展开性。

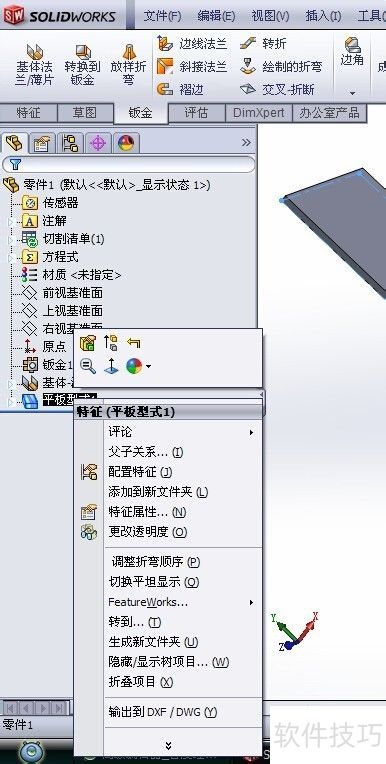

    6、 设计树中,选择平板型式1,右击后找到输出DXF/DWG选项,点击确认,保存到对应文件夹或桌面以便查找。

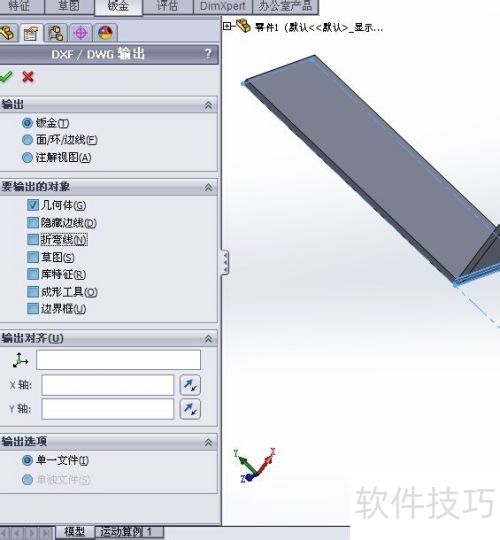

    7、 保存后会弹出DXF/DWG参数设置窗口,一般保持默认即可。若需要,可勾选折弯线选项。确认后,继续保存便能完成输出设置。

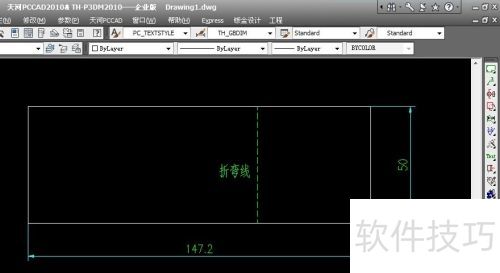

    8、 上面的方法较为快捷,输出比例为1:1,可直接用于下料。另一种方法较繁琐,需通过工程图拖入图框,但要留意图框与图纸的比例。相信对此大家都不陌生。
