    Proteus软件仿真电路图教程

      [   原创  ]   作者:
    收藏文章 暂无评论

    安装Proteus软件,就如同拥有了一间虚拟实验室,可以轻松实现电路的模拟与仿真,还能完成一些现实中难以操作的实验。在制作硬件电路板之前,通过软件对设计好的线路进行仿真测试,既能提前验证设计的可行性与准确性,又能避免因错误焊接导致的时间和资源浪费,从而提高设计效率。接下来,小南将为大家演示一个简单电路图的绘制与仿真过程。

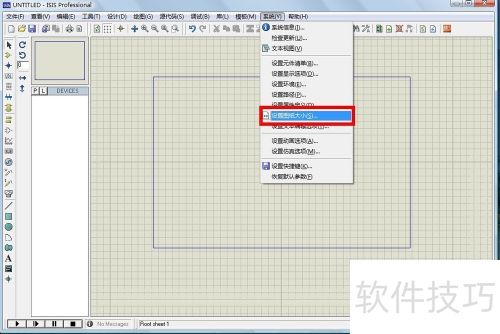

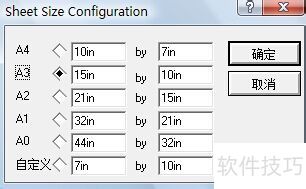

    1、 打开Proteus软件,进入主界面。先设置图纸尺寸:系统-设置图纸大小-按需调整。

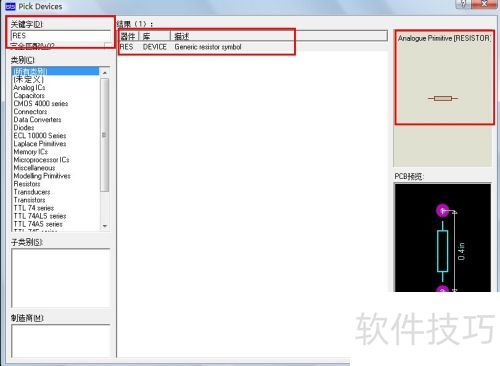

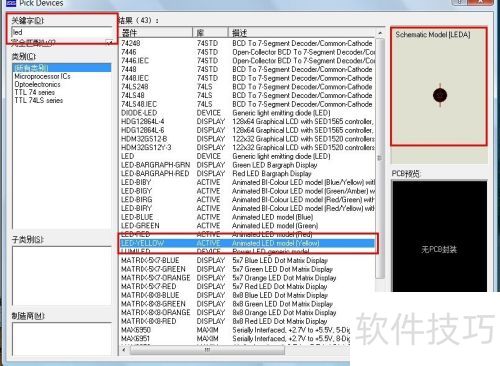

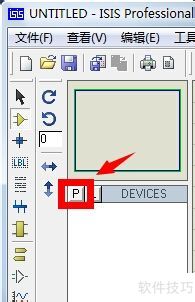

    2、 点击元器件放置按钮,进入选择界面,关键字输入RES,搜索电阻。选中结果后,点击右下角确定,返回主界面完成操作。

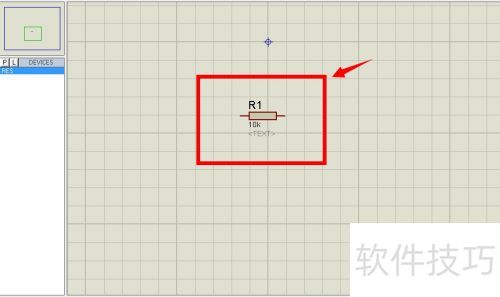

    3、 单击左键放置电阻。

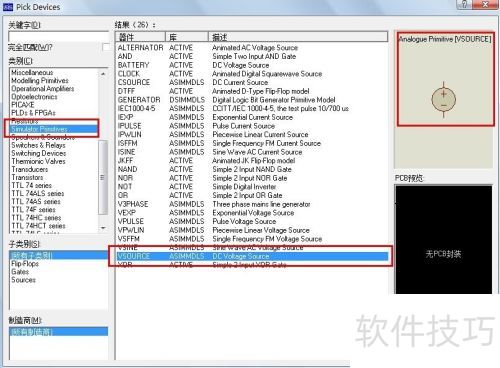

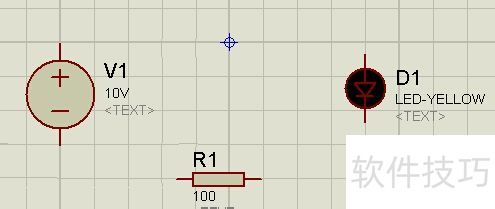

    4、 用相同方法,也能找到直流电压源和发光二极管。

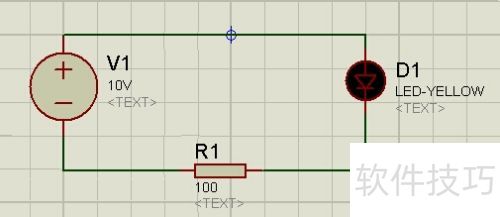

    5、 把元器件放在主界面,左键点击用电线连接。注意发光二极管与电压源的正负极要对应好。

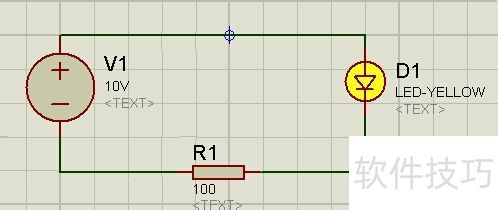

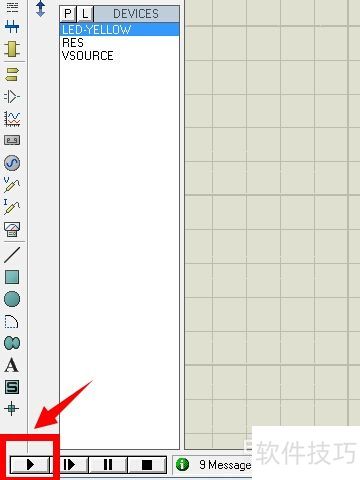

    6、 点击主界面左下角的仿真按钮启动。此时,发光二极管点亮,小南选用的是黄色LED。
