绘图时常需插入标准件,CAXA电子图板自带图库,含众多标准件图符,点击查看操作方法!

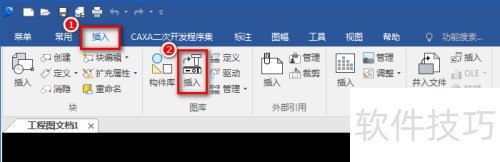

1、 点击工具栏的按钮,再选择选项。

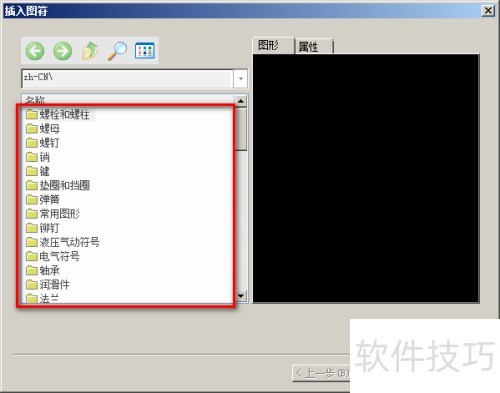

2、 弹出对话框,例如插入M16螺栓。

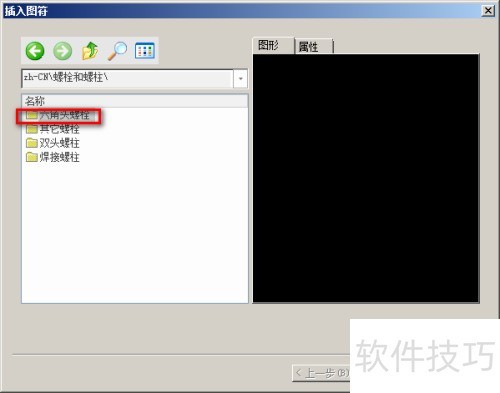

3、 在此界面,双击螺栓和螺柱,再双击六角头螺栓。

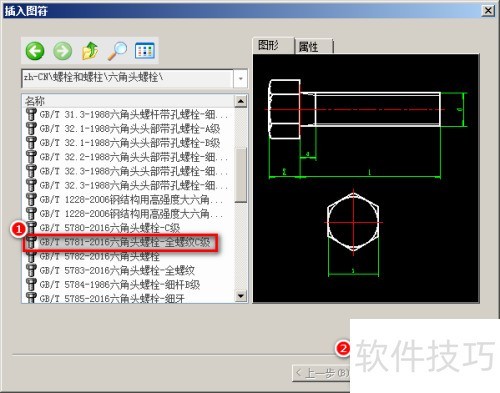

4、 选择GB/T5781-2016六角头螺栓标准,点击继续操作。

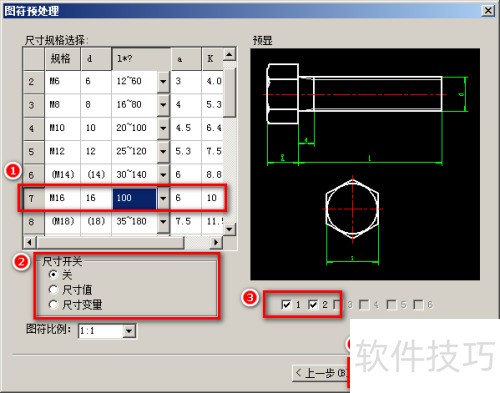

5、 选择尺寸规格,选M16螺栓,长度定为100mm,支持自定义修改尺寸。
6、 尺寸开关用于在图中显示尺寸值或变量,此处设为关闭。
7、 按需勾选视图,最后点击完成按钮。

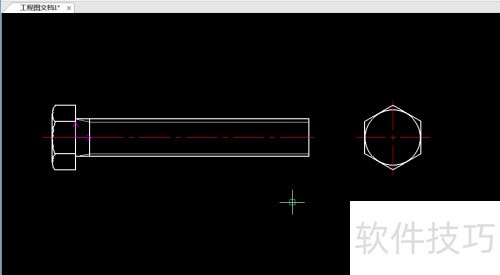

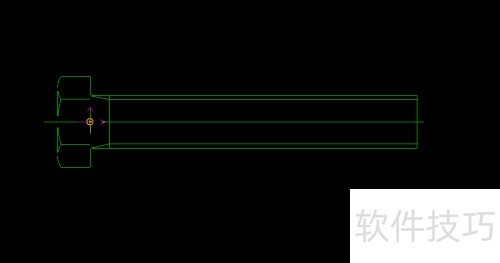

8、 图中会有以下图形,选定图符定位点,右键确认即可完成操作。
