UG导出CAD图纸无法显示时，可尝试检查图层设置、导出格式及版本兼容性，以UG10.0为例，其他版本操作类似。

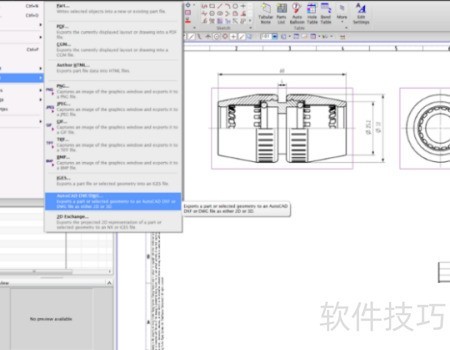

1、 在菜单中选择导出功能，即可打开CAD格式转换的选项窗口。

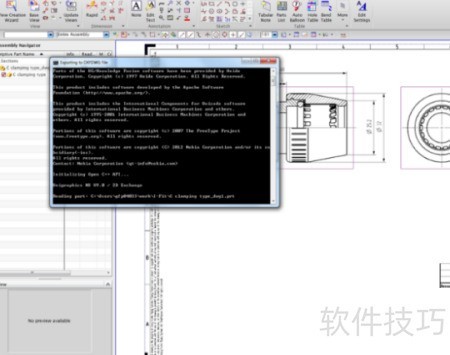

2、 选择2D转换后，系统自动执行脚本，脚本完成即转换结束。

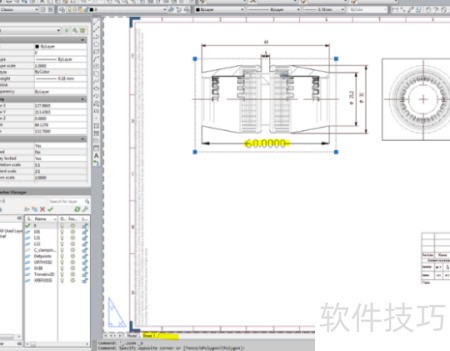

3、 转换后打开文件，发现该操作将UG工程图与模型关联一并转换。

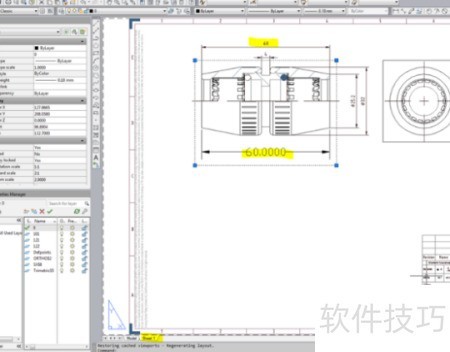

4、 标注视图显示其比例与UG一致，均反映实际尺寸。
5、 选择CGM转换类型后，UG工程图的转换信息将显示在布局界面，生成的CAD文件清晰明了，便于查看与使用。
