零基础也能做室内效果图！别再盲目摸索，这篇教程带你轻松入门。只需跟随步骤，就能将CAD户型图导入3D软件，快速生成立体墙体，开启你的设计之旅。

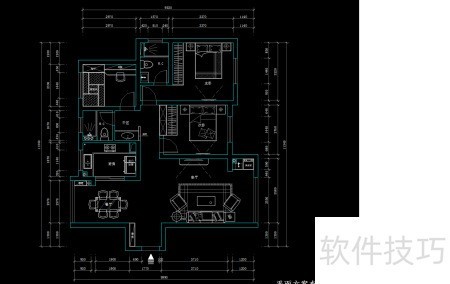

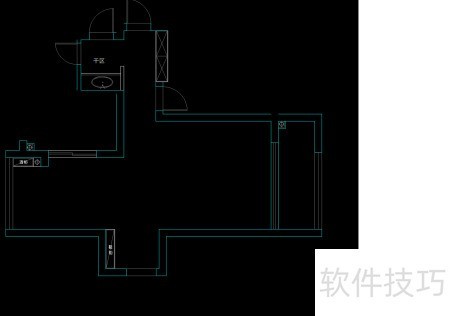

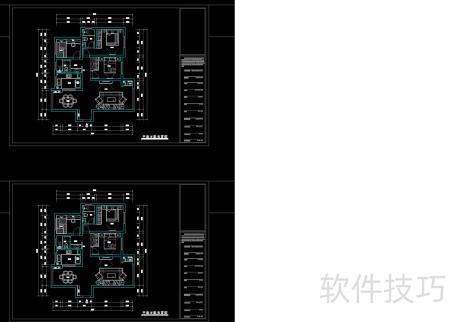

1、 根据所需建墙的区域，选定并框选需删除的部分，按下DEL键进行清除。例如，为建造客餐厅区域，我删除了客餐厅以外的其他部分，所示。

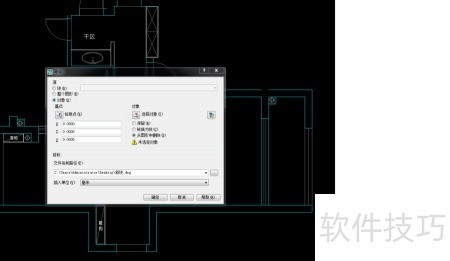

2、 框选所需区域后，按W键并回车，将弹出对应对话框。若无需更改，默认设置即可；如需调整保存路径或修改名称，可取消默认选项，重新选择存储位置或替换原有名称完成操作。

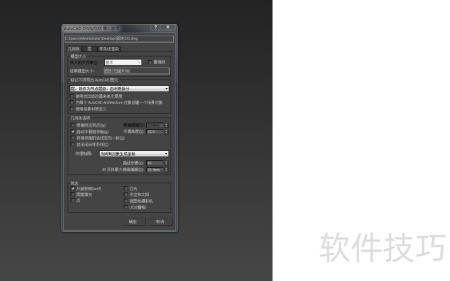

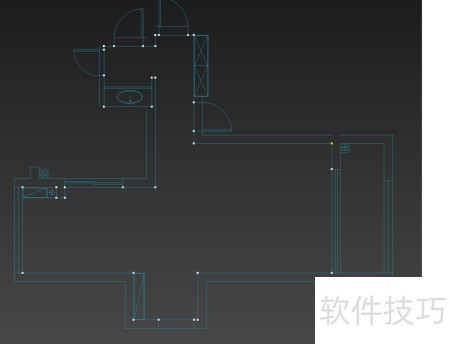

3、 接下来需开启3D功能，注意将3D中的单位设为毫米。导入之前保存的CAD文件，例如新块333，点击确定后，弹出的对话框保持默认设置再次确认即可完成导入。切换至透视图，按下Ctrl+Q最大化视图，再按Ctrl+A全选模型，接着在菜单栏选择组功能将其成组。

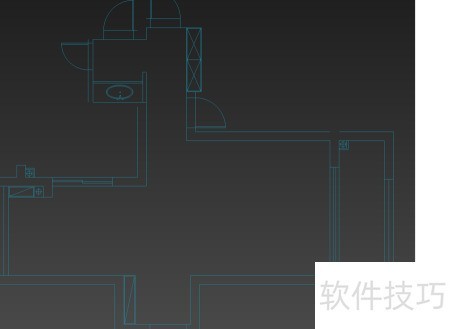

4、 将XYZ轴归零后图消失，无需担心，连按几次Z键即可恢复。随后按下G键取消栅格，选中图像并右键选择冻结当前选中对象即可。

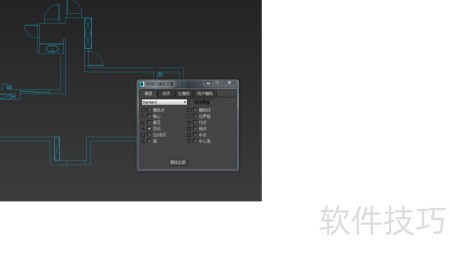

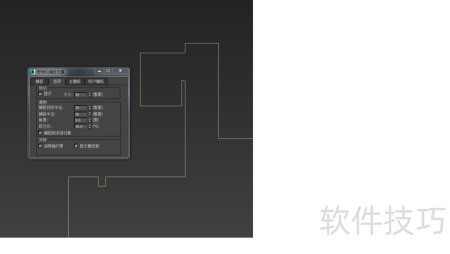

5、 开启捕捉功能2.5，右键设置，勾选顶点捕捉与对象捕捉，启用轴向约束，F5对应X轴移动，F6对应Y轴移动。

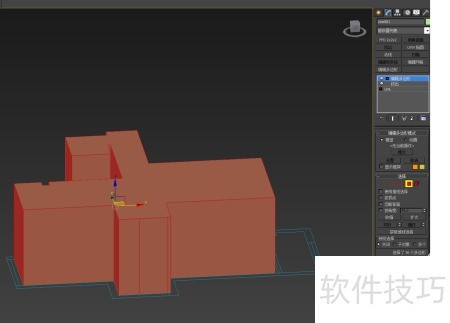

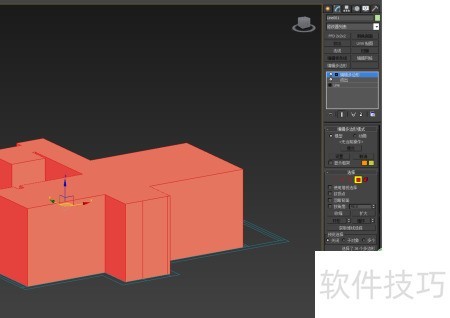

6、 一切就绪，现在开始搭建墙体。首先使用线条工具沿户型图轮廓绘制，再复制一条作为备用踢脚线（今日不详述）。接着将高度设为2750并挤出，转换为可编辑多边形；进入右侧子菜单，选择面层级，全选所有面后点击翻转命令，完成墙体基础建模操作。

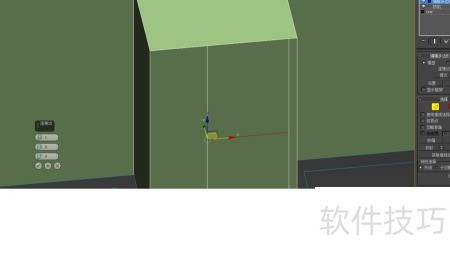

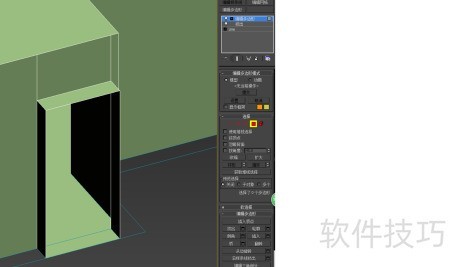

7、 接下来处理门洞部分，切换到线层级，用Shift键同时选中门洞两侧的线段，右键选择连接，在底部Z轴输入连接高度2100（普通门洞为2100，阳台门洞为2400）。完成连接后，进入面层级，选中所有门洞对应的面，在右侧编辑多边形工具栏中使用挤出命令，向内挤出-240，即可完成门洞的创建。
