许多同学在由原理图生成PCB时，常遇到部分线路无法连接的问题。这是由于原理图中看似相连的导线实际未真正连通，造成网络标识不匹配。可通过检查并确保所有连接点准确对接来解决。

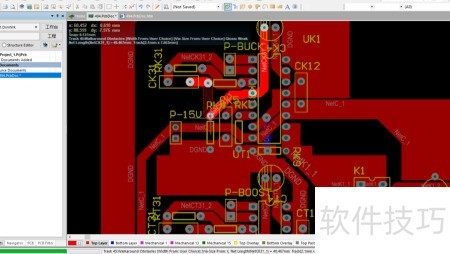

1、 以两处为例，演示网络设置的修改方法

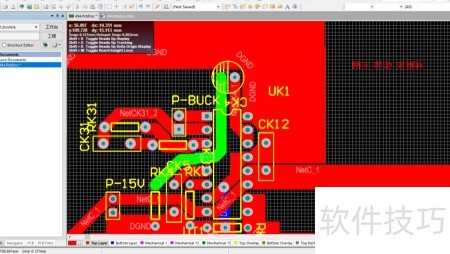

2、 双击目标点，再选择需连接的焊盘即可完成操作。

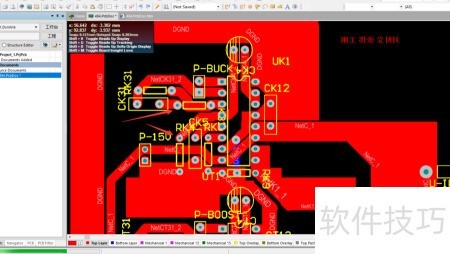

3、 确实如此，无论何种方式，开启此界面即可实现目标。

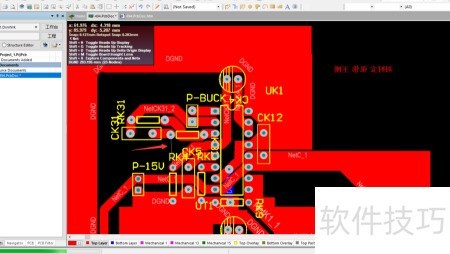

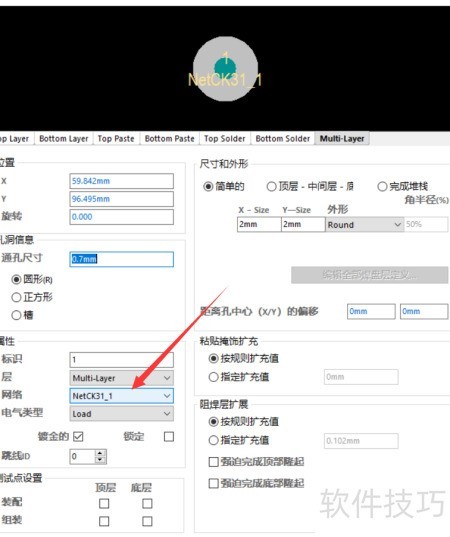

4、 在此查看焊盘所属网络信息

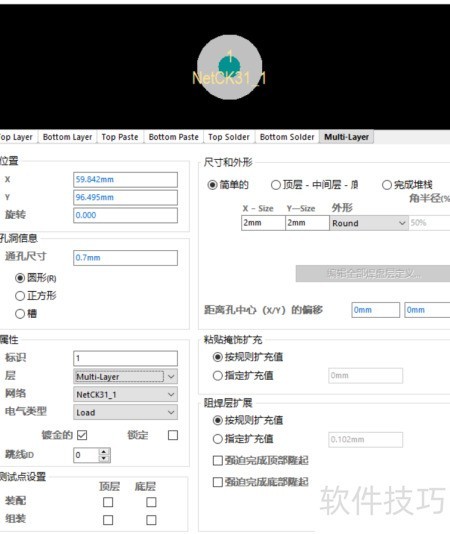

5、 选取另一焊盘并修改其网络连接
6、 若仅为单个点，修改后可直接连接；但若是线段，则会报错变绿，因其网络与焊盘网络不一致。
7、 可根据需要将一端的整条线路（含绿色部分视为一条线）统一改为同一网络，也可调整焊盘后重新布线。建议优先选择路径较短的一侧，虽操作稍显繁琐，但相较重新生成PCB已简便许多。
8、 最终效果图显示两点间有白线，布线时可直接连接。
