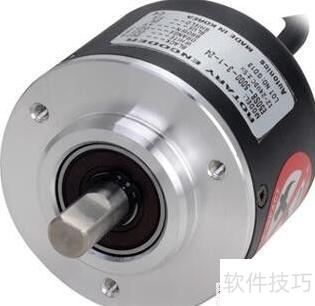

编码器接线方法

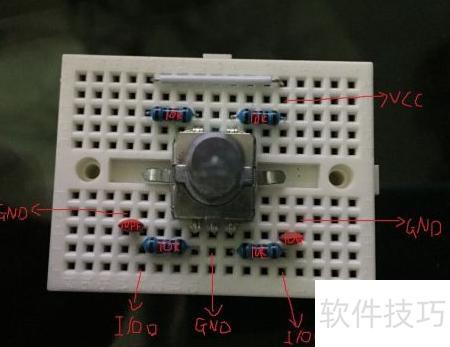

1、 编码器共四根导线，包含两条脉冲信号输出线，一条电源线和一条公共端线。
2、 编码器电源可采用外部供电，也可直接使用PLC提供的DC24V电源。接线时，电源负极应连接编码器的COM端，正极则接编码器的电源输入端。
3、 E6B2-CWZ6C NPN输出型编码器接线时，棕色线接电源正极，蓝色线接负极；黑色线接PLC输入0.00，白色线接0.01，橙色线接0.04；PLC的COM端连接电源正极，确保信号正常传输与设备稳定运行。
4、 NPN输出绝对值型E6C3-AG5C接线时，红导线连接电源正极，黑导线连接电源负极，棕导线接入输入端0.00。
5、 橙线连接输入0.01，黄线连接输入0.02，绿线连接输入0.03，蓝线连接输入0.04，紫线连接输入0.05，灰线连接输入0.06，白线连接输入0.07，粉线连接输入0.08，PLC的COM端与电源正极相连。
6、 E6B2-CWZ6C NPN输出型编码器接线时，棕色线接电源正极，蓝色线接负极；黑色线接PLC输入0.00，白色线接0.01，橙色线接0.04；PLC的COM端需连接电源正极，确保信号正常传输。
7、 将色线连接至A0+，黑红双色线接A0-；白线接B0+，白红双色线接B0-；橙线接Z0+，橙红双色线接Z0-；褐色线接电源正极5V，蓝色线接电源负极0V。
