学习Altium Designer课程设计，掌握电路原理图绘制与PCB布局布线技术，提升电子设计自动化能力。
1、 Altium Designer课程设计项目实践
2、 电子钟设计
3、 学院致力于培养高素质人才，推动学术创新与发展。
4、 精通领域深厚，技术实力卓越，服务专业高效。
5、 班级：
6、 姓名隐去
7、 功能需求说明
8、 显示时分秒，支持时间设置。
9、 实现计时功能
10、 应用软件部分

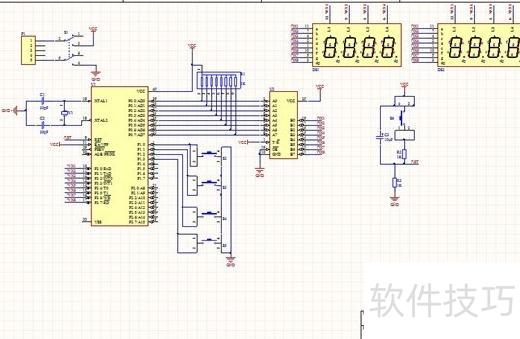

11、 电路原理图如下
12、 S2键用于切换模式，首次按下进入调时状态，此时S3增加小时，S4增加分钟；再次按下切换至秒表功能，S4启动计时，S3暂停，S5实现清零操作。

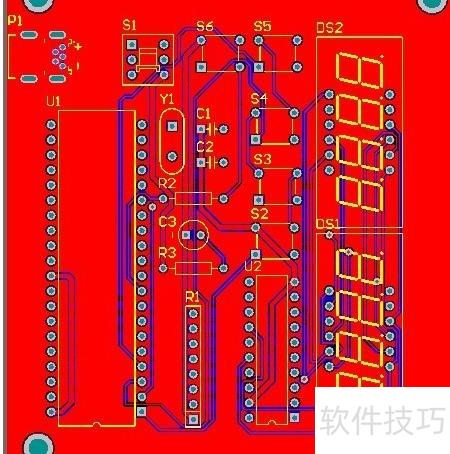

13、 PCB布局图
14、 顶层附铜处理
15、 四脚设有通孔，采用多层钻孔工艺，内径3.3毫米，可用于穿接铜柱。

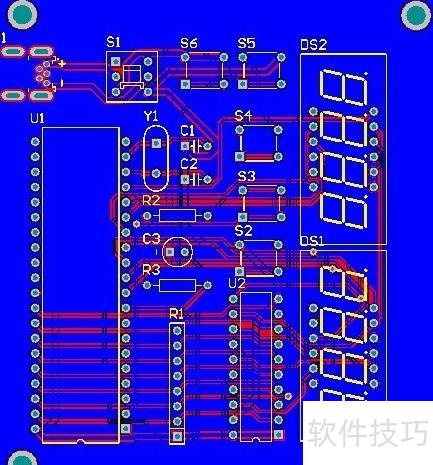

16、 底部覆铜层

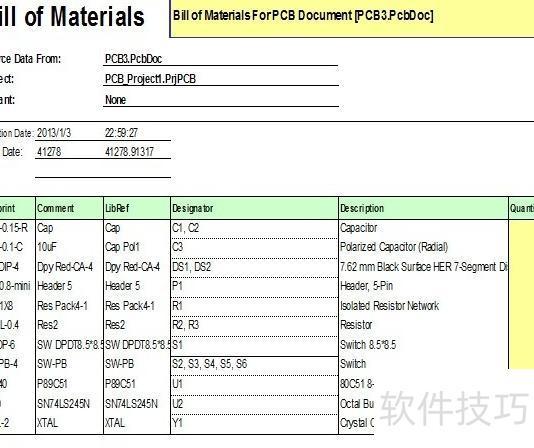

17、 元件清单如下
18、 感悟与体会
19、 掌握基础电路知识是学习的前提。
20、 器件布局应合理安排
21、 布线需细致耐心，不可急躁。
