如何将UG模型导出为CAD三视图？详细步骤解析来了。

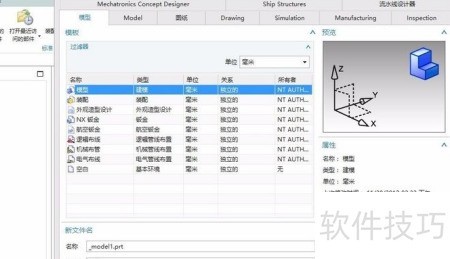

1、 双击启动UG软件，打开文件后点击新建按钮，创建一个新模型，命名为_model1.prt，确认保存。
2、 在XY平面创建矩形并进行拉伸操作，形成三维模型。

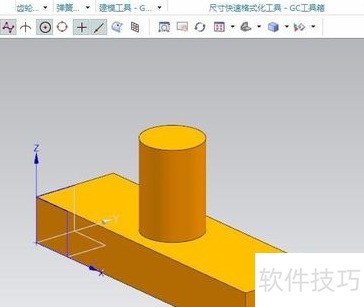

3、 在矩形上表面绘制圆形并拉伸成体，完成建模后进入制图模块，新建图纸页面，设定合适的图纸尺寸与比例。

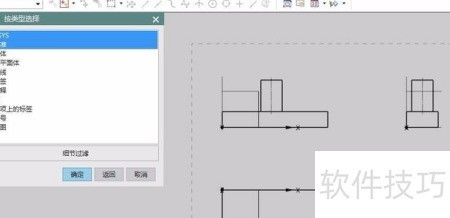

4、 在弹出的视图创建向导中，选取前视、右视与俯视图，隐藏基准面，使用Ctrl+B快捷键选择过滤类型。
5、 在文件菜单中选择导出，点击AutoCAD选项，按照导出向导完成操作。
