谐响应分析用于求解线性结构在随时间按正弦规律变化的载荷作用下的稳态响应。

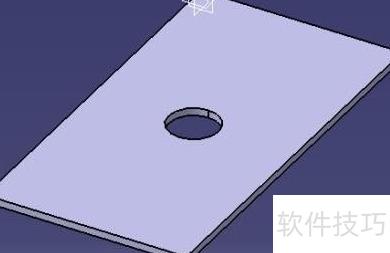

1、 参考下方经验完成CATIA建模，最终模型效果所示。
2、 如何利用HyperMesh与ANSYS联合开展静力学有限元仿真分析？
3、 采用Hypermesh软件对平面薄板进行有限元建模，完成网格划分，并设置单元类型、材料属性及实常数等参数，具体操作步骤参考相关经验，最终建立的有限元模型所示。
4、 如何利用Hypermesh与Ansys软件开展静力学有限元仿真分析操作步骤详解

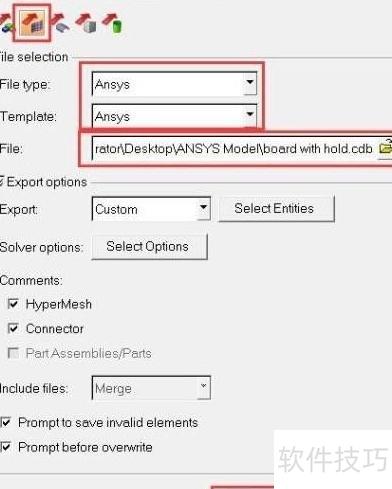

5、 按照图示，在Hypermesh中将模型导出为ANSYS格式的有限元求解文件。
6、 启动ANSYS Mechanical/LS-DYNA程序，或直接打开ANSYS Mechanical进行操作。
7、 启动ANSYS及LS-DYNA需先打开主程序，选择对应模块，设置工作目录后加载或新建项目文件即可运行。

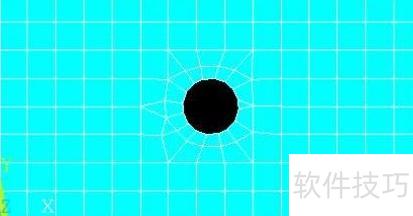

8、 在ANSYS中，依次选择文件菜单中的File→Read Input from，导入名为board with hole.cdb的文件，随后通过Plot→Elements命令显示单元网格，最终在图形窗口中呈现相应的模型图示。
9、 通过主菜单选择Solution > Analysis Types > New Analysis，将分析类型设置为Harmonic，所示，点击OK确认操作。

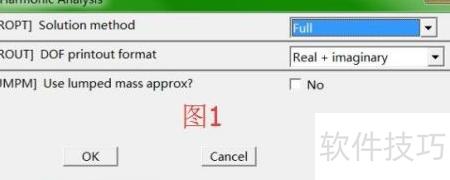

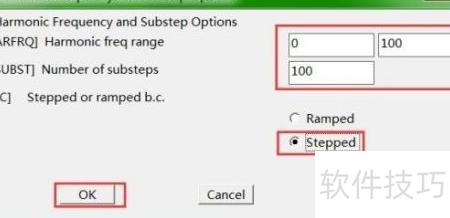

10、 在主菜单中选择Solution > Analysis Types > Analysis Option，系统将弹出1所示的对话框。本次谐响应分析选用Full方法，具体与其他方法的差异可参考附件二。设置完成后点击OK，随即出现图2所示界面，按图示进行参数配置后，再次点击OK确认操作。
11、 在主菜单中依次选择解决方案，定义载荷，施加，结构，位移选项进行操作。
12、 左侧节点全部自由度被约束，右侧节点限制z和y方向位移，具体所示。

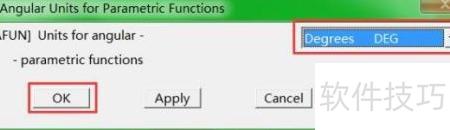

13、 在工具菜单中选择参数设置，将角度单位设为角度制，具体操作所示。

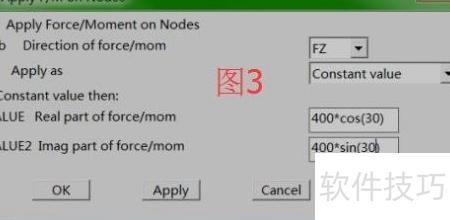

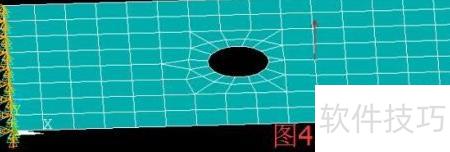

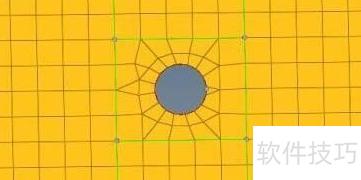

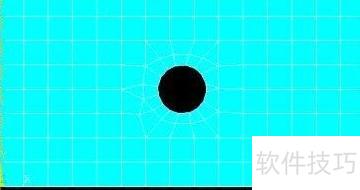

14、 在主菜单中依次选择Solution > Define Loads > Apply > Structural > Force/Moment > On Nodes，在指定节点施加大小为400、方向沿z轴的力，具体设置参见图3，最终计算结果4所示。
15、 通过主菜单依次选择Solution > Load Step Opts > Time/Frequenc > Freq and Substeps，进入谐响应求解设置界面，按图示配置频率范围与子步数量，完成求解参数的设定。
16、 完成设置后，通过主菜单中的Solution>Solve>Current LS路径执行求解操作。
17、 在主菜单中选择通用后处理下的结果摘要，即可查看相关数据，所示。

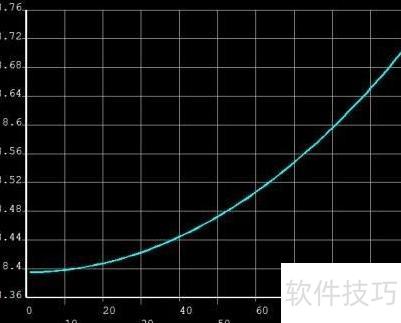

18、 可输出各步的应变、位移图示，支持动画演示及关键时间历程曲线，具体细节不再赘述。
